Rotâmetro de tubo metálico SR41 Fabricantes

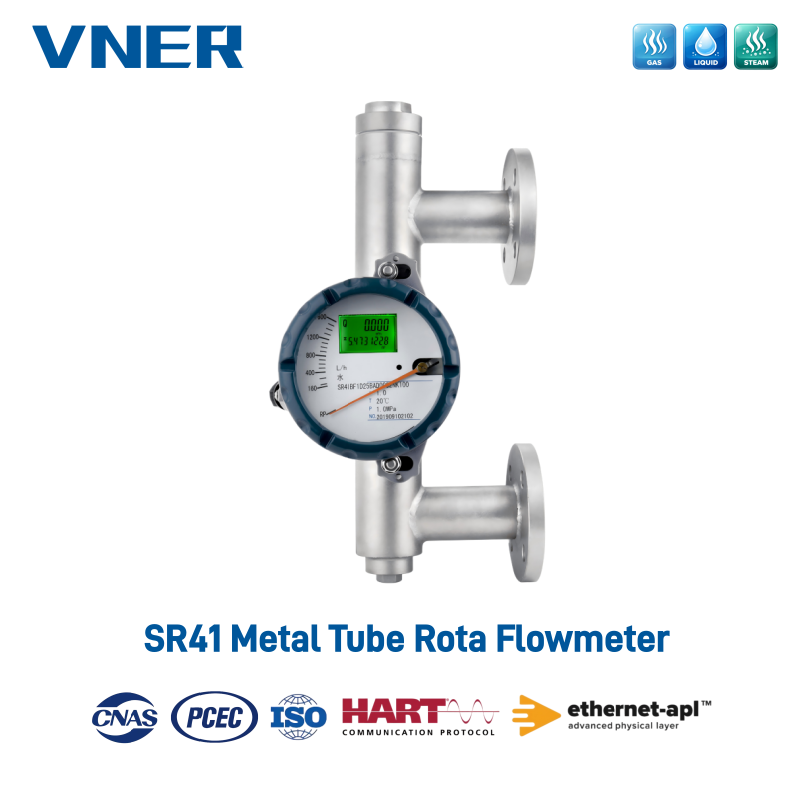

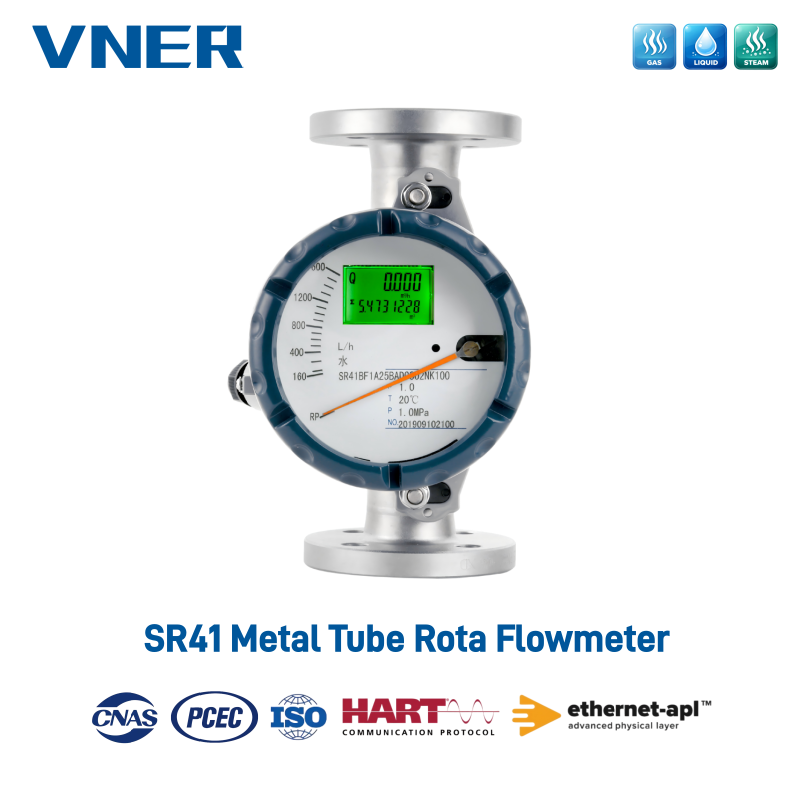

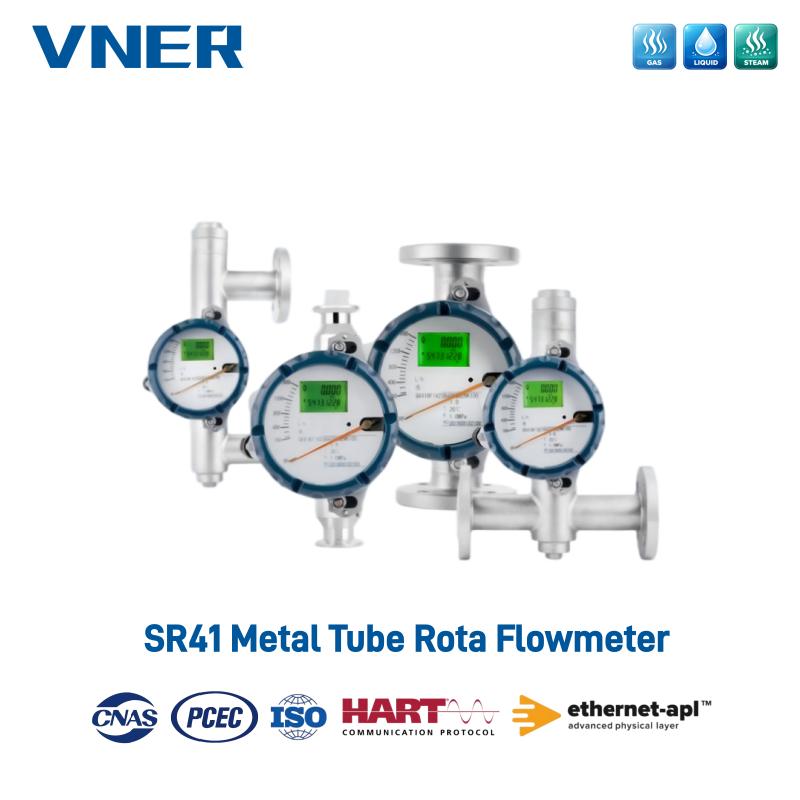

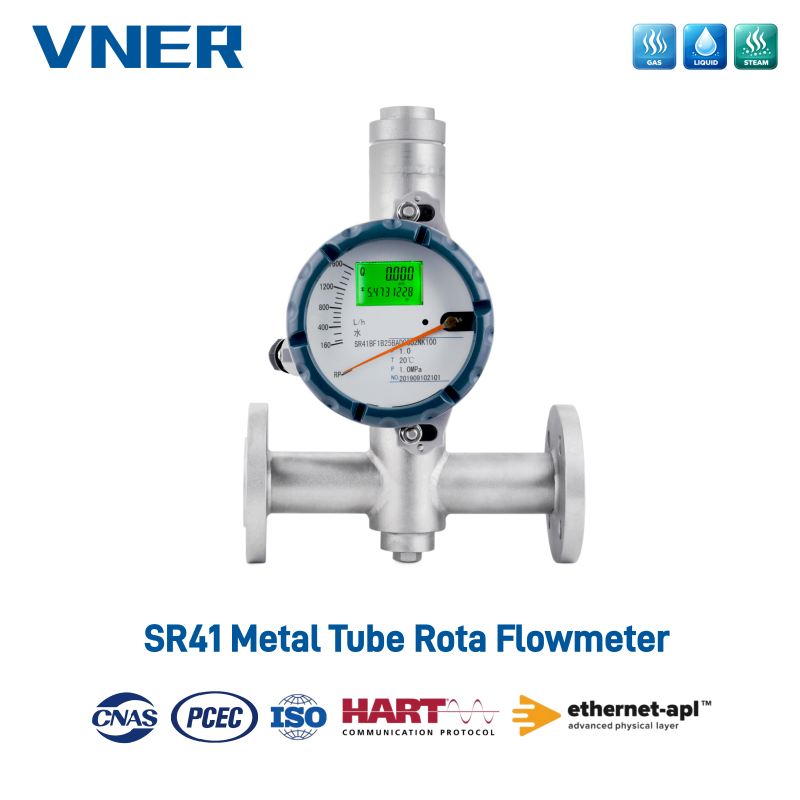

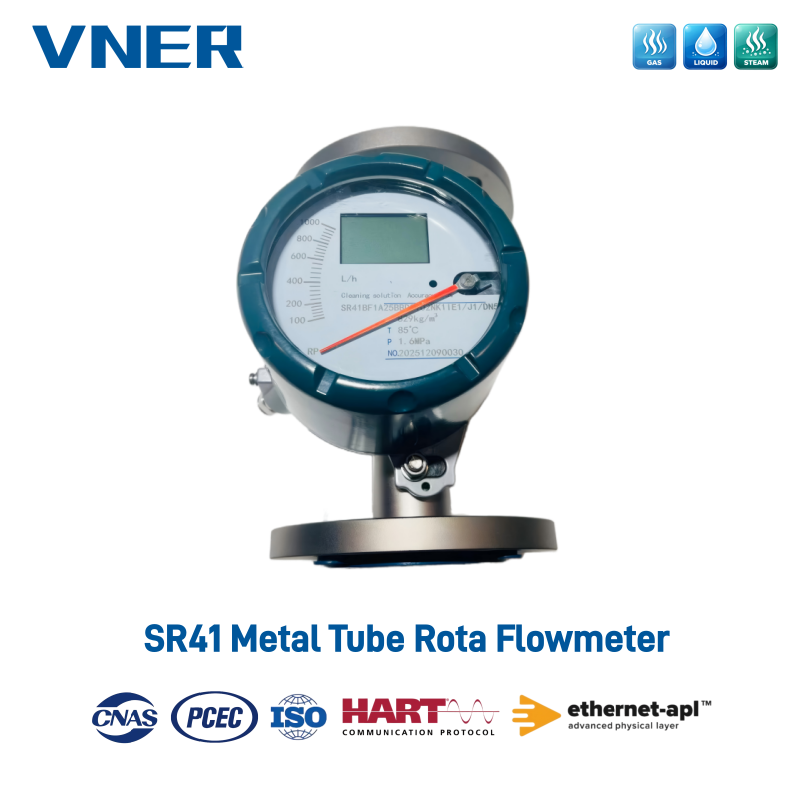

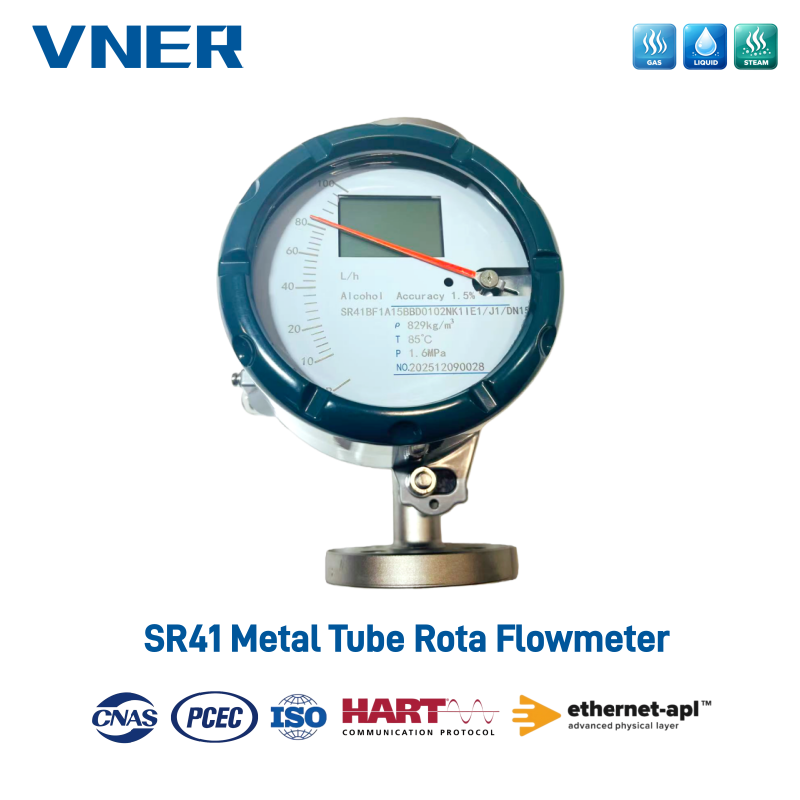

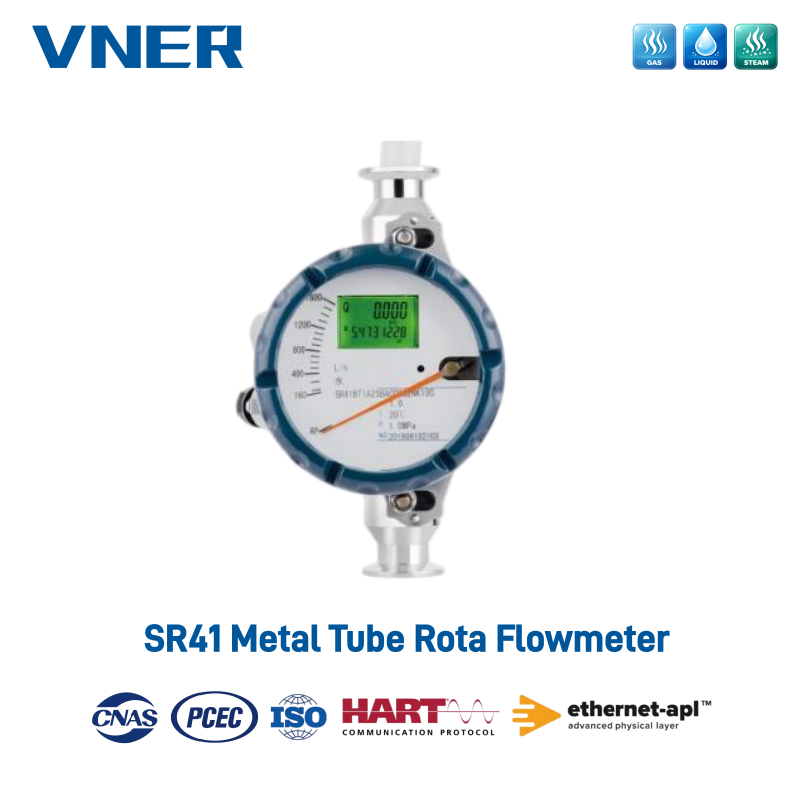

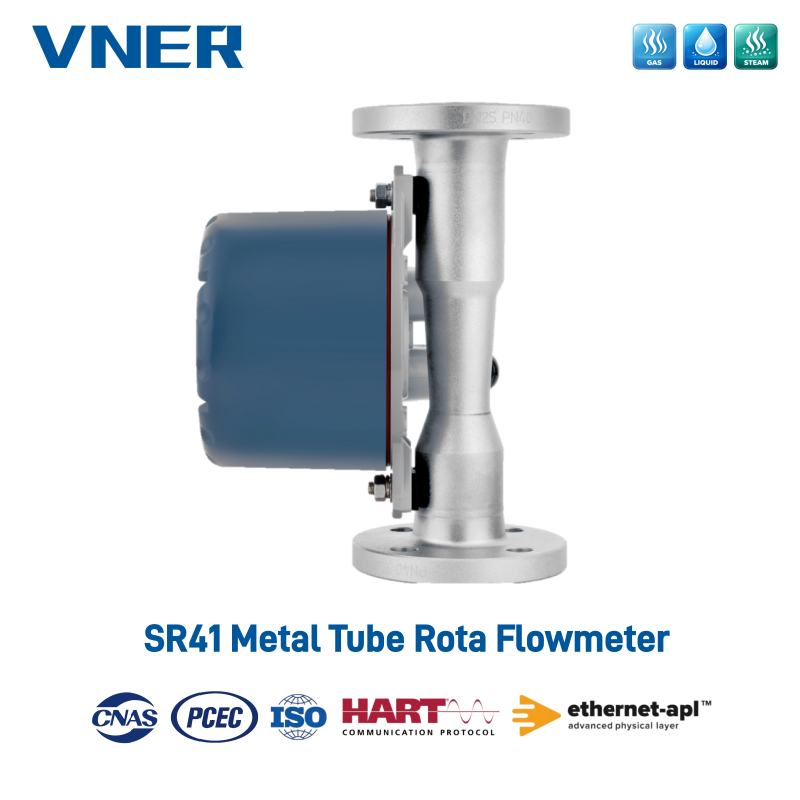

O rotâmetro SR41 é um medidor de vazão de área variável (VA) todo em metal projetado para medição precisa de líquidos, gases e vapor. É amplamente utilizado em indústrias como petróleo e gás, processamento químico, metalurgia, geração de energia, alimentos e bebidas, produtos farmacêuticos e celulose e papel.

O Rotâmetro SR41 apresenta uma construção totalmente metálica com um tubo de medição cônico integralmente formado, proporcionando excepcional resistência mecânica, estabilidade a longo prazo e resistência ao estresse do processo. Seu design modular e inteligente do indicador, combinado com um tamanho compacto e um curso de flutuação curto, garante uma medição confiável mesmo em instalações com espaço limitado.

Com um perfil de baixa perda de pressão, capacidade de alta temperatura e alta pressão e uso extensivo de materiais resistentes à corrosão, o rotâmetro SR41 é ideal para ambientes operacionais severos e meios agressivos. Um sistema de transmissão de acoplamento magnético recentemente desenvolvido garante uma saída de sinal estável, mantendo o isolamento completo entre a câmara de medição e a unidade de indicação ou transmissão.

• Rotâmetro de área variável totalmente metálico para medição de líquidos, gases e vapor

• Tubo de medição cônico formado em peça única para maior robustez mecânica

• Design de indicador modular e inteligente para configuração flexível

• Estrutura compacta com curso curto e espaço de instalação reduzido

• Baixa perda de pressão para maior eficiência do sistema

• Transmissão de acoplamento magnético avançada para saída de sinal estável e confiável

• Projetado para aplicações de alta temperatura e alta pressão

• Materiais resistentes à corrosão adequados para meios agressivos e agressivos

• Display LCD inteligente com suporte:

• Indicação de vazão instantânea e totalizada

• Saída analógica 4–20 mA

• Saída de sinal de comutação

• Funções de alarme alto e baixo

• Protocolo de comunicação HART

• Múltiplas opções de fonte de alimentação: 24 VCC ou alimentada por bateria

• Correção de vários estágios para viscosidade, densidade, temperatura e pressão

• Filtro magnético opcional ou isolamento térmico/capa de aquecimento disponíveis mediante solicitação

• Meio medido: Gás/Líquido/Vapor

• Classe de Precisão: Classe 1.5 / Classe 2.5

• Proporção de faixa de fluxo: 20:1

• Diâmetro nominal: DN15 a DN100 (15–100 mm)

• Pressão Máxima de Trabalho:

  1,6 MPa / 2,5 MPa / 4,0 MPa /

  Classe 150 / Classe 300 / Classe 600 / Classe 900

• Faixa de medição de vazão:

• Água (20 °C): 2,5 a 100.000 L/h

• Ar (0,1 MPa, 20 °C): 0,07 a 1.000 m³/h

• Viscosidade aplicável:

• DN15: ≤ 5 mPa·s

• DN25–DN100: ≤ 350 mPa·s

• Princípio de Medição: Área Variável (VA)

• Tipo de tubo de medição: tubo cônico de metal

• Graduação da Balança: Calibrada de acordo com unidades de vazão selecionadas
