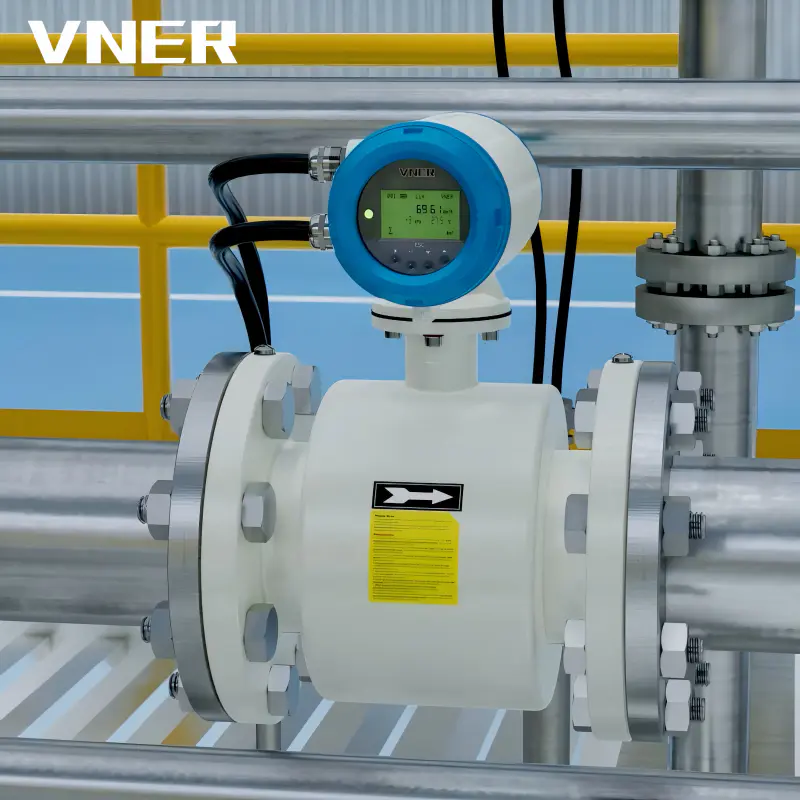

Medidor de vazão eletromagnético VE Fabricantes

O medidor de vazão eletromagnético opera com base na Lei da Indução de Faraday, que afirma que uma força eletromotriz (EMF) é induzida em um condutor quando ele se move através de um campo magnético. Este princípio de medição pode ser aplicado a fluidos condutores. Quando tal fluido flui através de um tubo perpendicular à direção de um campo magnético, um EMF induzido é gerado no fluido. Este EMF induzido pode ser medido usando dois eletrodos colocados simetricamente.

A tensão do sinal Ue é diretamente proporcional à densidade do fluxo magnético B, à distância entre os eletrodos D e à velocidade média do fluido V. Como a densidade do fluxo magnético B e a distância entre os eletrodos D são constantes, a tensão do sinal Ue é diretamente proporcional à velocidade média do fluxo V.
A equação usada para calcular a vazão volumétrica indica que a tensão do sinal Ue é linearmente proporcional à vazão volumétrica.
A tensão do sinal induzido é convertida em sinais de saída escalonados, analógicos e digitais no conversor.

• Nenhuma peça móvel ou componente obstrutivo dentro da tubulação, resultando em quase nenhuma perda de pressão adicional durante a medição.
• Os resultados da medição são quase independentes da pressão, temperatura, densidade e viscosidade do fluido.
• Adequado para medir o fluxo de vários líquidos condutores, como água, águas residuais, bebidas, matérias-primas químicas, líquidos viscosos, polpa, lama, lama, etc.
• Utiliza componentes SMD e tecnologia SMT para alta confiabilidade de circuito e baixo consumo de energia.
• Microprocessador incorporado para computação rápida e excitação de onda retangular de baixa frequência programável, melhorando a estabilidade das medições de fluxo.

• Tamanho nominal: DN (3-3000 mm)
• Meio medido: líquidos condutores, lama e abrasivos
• Temperatura do processo: -20~±180°C
• Pressão Nominal: Pressão Nominal Padrão:
  >DN100-1,6 MPa
• Precisão de medição de vazão: ±0,2%, ±0,3%, ±0,5%
• Repetibilidade: 0,1%
• Saída: (4~20)mA, HART, Modbus RS485, Pulso, Opcional
