Seleção de medidor de vazão eletromagnético: um guia comprovado em campo (revestimentos, eletrodos, condutividade)

Para quem é isso

Engenheiros de fábrica, projetistas de processos, equipes de manutenção e compradoues técnicos que precisam de uma maneira rápida e confiável de especificar o medidor magnético de fluxo correto para condições reais.

1) O que é (e não é) um medidor magnético

Medidores de vazão eletromagnéticos medir condutivo líquidos com sem elemento de estrangulamento e sem partes móveis . Eles se destacam em serviços abrasivos e corrosivos e dominam água municipal e águas residuais, transferência de produtos químicos, lamas de mineração e processos higiênicos (alimentos e bebidas, produtos farmacêuticos).

• Pontos fortes: perda de pressão insignificante, ampla faixa de DN, precisão estável, excelentes opções químicas/abrasão.
• Limites: exigem condutividade mínima; não para hidrocarbonetos/água ultrapura, a menos que sejam utilizados projetos de baixa condutividade.

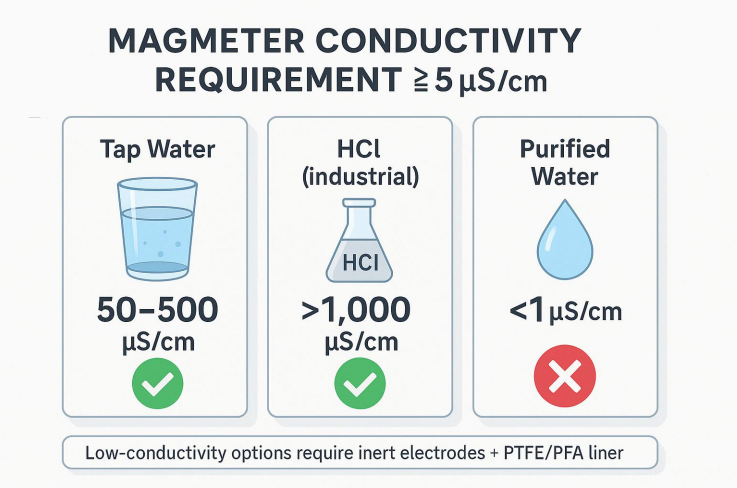

Limite de condutividade (μS/cm)

Os medidores magnéticos padrão exigem ≥ 5 μS/cm . Referências típicas: Água da torneira: 50–500, HCl (industrial): >1.000, Água purificada: <1 → não é adequado.

Casos limítrofes podem usar eletrodos inertes (Pt‑Ir/Hastelloy C) com revestimentos de baixa adsorção (PTFE/PFA) ; confirme com o fabricante.

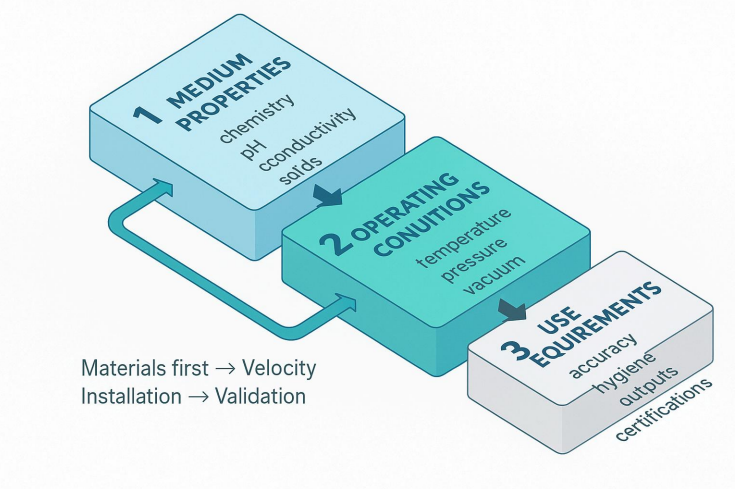

2) O modelo de seleção 3D

A seleção não é um parâmetro único. Usar um Decisão tridimensional:

Propriedades Médias → Condições Operacionais → Requisitos de Uso

A maioria das falhas (ataque do revestimento, falha do eletrodo, grandes erros) remonta a dados incompletos do meio ou materiais incompatíveis.

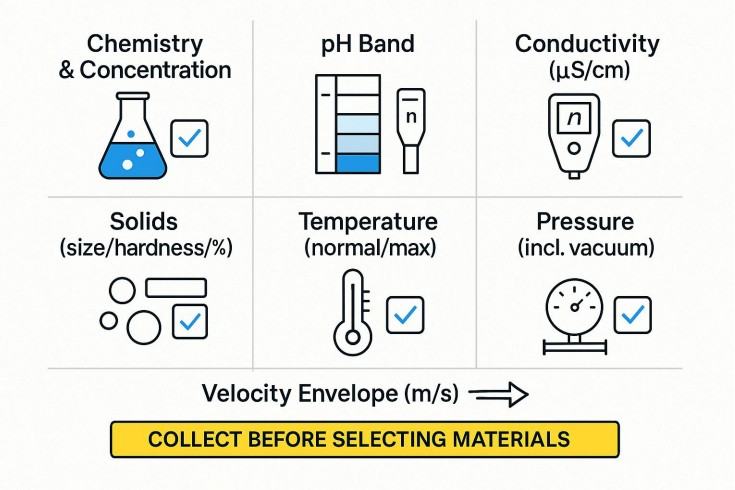

3) Etapa 1 — Construir o perfil médio (dados não negociáveis)

Colete isto antes de escolher os materiais:

• Química e concentração: incluem íons traços (F⁻/Cl⁻) e oxidantes.
• Faixa de pH: ácido forte (<2), ácido fraco (2–6), neutro (6–8), álcali fraco (8–12), álcali forte (>12).
• Condutividade: confirme ≥ 5 μS/cm a menos que use opções de baixa condutividade.
• Sólidos: tamanho/dureza/volume %. Quartzo ou ≥1 mm → revestimentos resistentes à abrasão.
• Temperatura: normais e extremos (CIP/SIP, corridas aquecidas pelo sol).
• Pressão: positivo e vácuo (os revestimentos podem entrar em colapso se não forem classificados).
• Envelope de velocidade: planejar para 1–3m/s (serviço limpo). Depósitos <0,5 m/s; Erosão/ruído >5 m/s (serviço abrasivo geralmente 2–4 m/s).

4) Etapa 2 - Escolha o revestimento (corrosão e temperatura primeiro)

Prioridade: Resistência à corrosão → Temperatura → Abrasão → Pressão.

Vácuo e ciclagem térmica

Especifique classificado para vácuo forros se a pressão subatmosférica for possível. Para ΔT/ΔT·h grandes, garanta a compatibilidade do revestimento/eletrodo CTE e respeite as especificações do produto. Curva de classificação T – P.

5) Etapa 3 — Combine os eletrodos com a química (e o revestimento)

Dicas rápidas

• Alvejante (NaOCl) → PTFE/PFA Hastelloy C / Titânio.
• HCl sem F⁻ → PTFE/PFA Tântalo / Hastelloy C.
• HCl com F⁻ → PTFE/PFA Hastelloy C / Pt‑Ir (evite Ta).
• NaOH quente/forte → PTFE/PFA Hastelloy C (316L apenas para soda cáustica suave/fria).
• Pasta abrasiva → Poliuretano/Cerâmica eletrodos robustos de revestimento; tamanho para 2–4m/s .

6) Tamanho para velocidade (não para queda de pressão)

Os medidores magnéticos adicionam perda de carga insignificante. Dimensione o medidor de modo velocidade normal de operação pousa na banda alvo.

• Líquidos limpos: 1–3 m/s (silencioso, estável, com pouca incrustação).
• Abrasivo: 2–4 m/s para autolimpeza; picos de cobertura para limitar a erosão.
• Baixa condutividade: velocidade modestamente maior pode melhorar o SNR.
• Fluxos muito baixos: considere redução (redutores) para atingir a velocidade alvo.

Exemplo de dimensionamento de um minuto

Dados 20m³/h em DN50 (ID ≈ 52,5mm):

Área A = π·(0,0525²)/4 ≈ 0,00217m² → v = Q/A = 20/3600 / 0,00217 ≈ 2,56m/s → dentro da faixa abrasiva; para serviço limpo, considere DN65.

7) Instale para obter qualidade de sinal

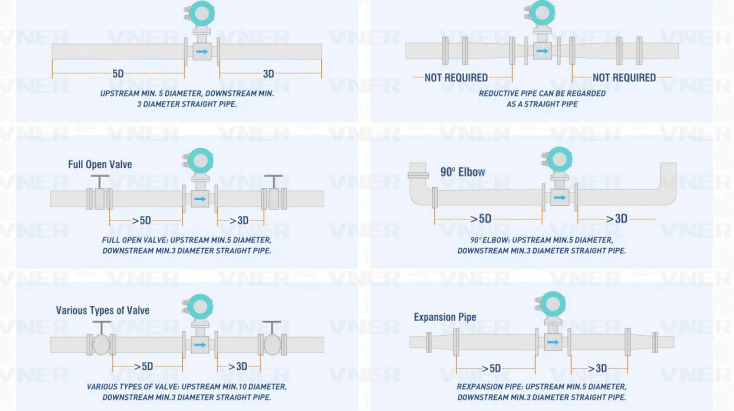

• Corridas retas: 5–10D a montante, 2–3D a jusante (mais após cotovelos/válvulas/redutores).
• Orientação: horizontal com eletrodos às 3 e 9 horas; verticais fluxo ascendente preferido.
• Mantenha o tubo cheio: ativar a detecção de tubos vazios; evite a entrada de ar.
• Aterramento: anéis/eletrodos de aterramento para uma referência estável.
• Juntas e mangas: compatível com liner; evite intrusão no furo.
• Meios incrustantes: prefira revestimentos lisos (PTFE/PFA) e velocidade adequada

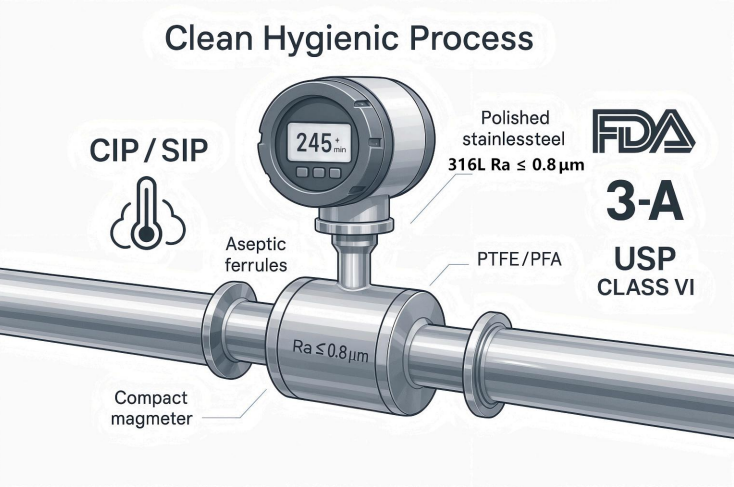

8) Sanitário (Alimentar e Farmacêutico)

• Partes molhadas: 316L; PTFE/PFA forros; eletrodos polidos (por exemplo, Ra ≤ 0,8μm ; especifique ≤ 0,4μm se necessário).
• Conexões: Tri‑Clamp, DIN11851, anilhas assépticas; definir o acabamento superficial.
• CIP/SIP: verifique os limites de detergente e vapor (tempo/temperatura).
• Conformidade: FDA/3‑A/USP Classe VI/rastreabilidade de materiais; designs de revestimento sem costura para evitar atrasos.

9) Matriz de seleção rápida (pontos de partida - verifique a folha de dados)

• Água municipal/águas residuais → Forro: Borracha/ETFE/PTFE; Eletrodo: 316L (atualize para HastelloyC para oxidantes fortes).
• 30% HCl (químico) → PTFE/PFA HastelloyB/C / Tântalo (fazer não use 316L).
• 20% NaOH (químico) → FEP/PTFE HastelloyC (316L para <10% e frio).
• Lama de mineração neutra → Poliuretano or Cerâmica eletrodos de metal duro ; 2–4m/s ; instalação vertical.
• Pasta de lixiviação ácida → Cerâmica Tântalo (monitorar o pH; evitar F⁻ com Ta).
• Águas residuais orgânicas industriais (por exemplo, etanol) → FEP/PTFE HastelloyC ; confirme a proteção contra explosão.
• Dosagem de alvejante → PTFE/PFA HastelloyC/Titânio.
• Preparação da caldeira quente (100–150 °C) → PFA/Cerâmica Titânio ; isolar; garantir baixa resistência ao solo.
• Salmoura resfriada (CaCl₂, −20…5 °C) → PTFE/FEP Titânio ; confirme a resistência do revestimento em baixas temperaturas

10) Valide antes de comprar (evite surpresas caras)

• Compatibilidade de materiais: verifique os dados de corrosão em concentração e temperatura reais (alvo ≤ 0,1 mm/ano).
• Curva temperatura-pressão: respeite a redução da classificação do revestimento (por exemplo, limite de pressão de PTFE em T elevado).
• Condições especiais: classificação de vácuo; ciclagem térmica (ΔT/h); forro/eletrodo Correspondência CTE.
• Aprovação do fornecedor: fornecer meios/condições completos; solicite um relatório de condicionamento físico . Para pontos críticos, faça testes de imersão (por exemplo, 72 h de imersão do eletrodo).

11) Armadilhas e soluções comuns (com resultados)

• Ignorando vestígios de impurezas (por exemplo, F⁻ em HCl) → eletrodo errado; fracasso rápido.
  Correção: composição completa incl. vestígios de íons; selecione Ta/Hastelloy C/Pt‑Ir conforme necessário.

• Temperatura/pressão subavaliada → envelhecimento ou abaulamento do revestimento.
  Correção: selecionar em extremos (por exemplo, máx T 10 °C, máx P 20% ); siga a curva T – P.
• Subestimando a abrasão → desgaste rápido do revestimento em pastas.
  Correção: Poliuretano/Ceramic revestimentos, velocidade/orientação correta.
• Comprando pelo menor preço → trocas frequentes; alto tempo de inatividade.
  Correção: avaliar custo do ciclo de vida (capex manutenção de 5 anos).

• Faltam detalhes sanitários → riscos de retenção e contaminação.
  Correção: revestimentos sem costura, eletrodos polidos, conformidade documentada.

12) Lista de verificação de RFQ / dimensionamento (anexe à sua consulta)

1. Médio e concentração, pH, condutividade (μS/cm)
2. Sólidos: tamanho / dureza / % vol. (se houver)
3. Faixa de fluxo (min/normal/max), alvo de precisão, faixa de velocidade preferida
4. Temperatura (normal/máx.), Pressão (máx., qualquer vácuo )
5. Tamanho/padrão/material do tubo, disponibilidade de passagem direta, orientação
6. Potência e saídas (4–20 mA/HART, pulso, RS‑485), IP/à prova de explosão
7. Necessidades higiênicas (acabamento de superfície, conexões, CIP/SIP)
8. Documentação (calibração, MTRs) e certificações regionais

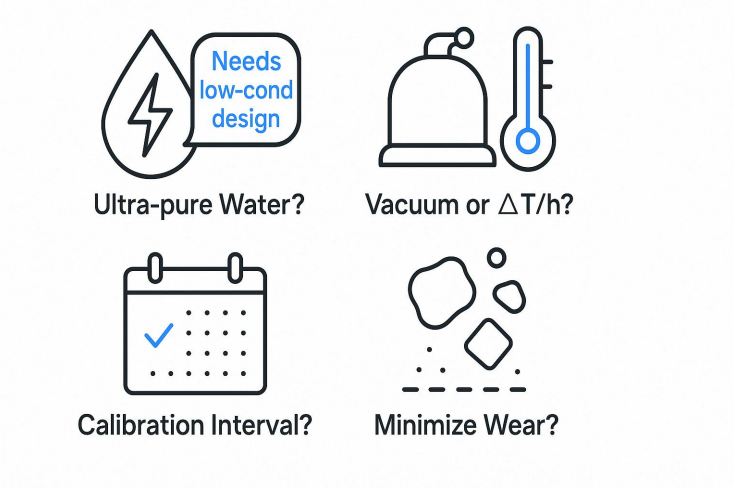

13) Perguntas frequentes

Q1. Os medidores magnéticos podem medir água ultrapura?

Somente com baixa condutividade projetos e validação cuidadosa. Unidades padrão requerem ≥ 5μS/cm.

Q2. E se minha linha detectar vácuo ou oscilações rápidas de temperatura?

Use classificado para vácuo forros e verifique Correspondência de CTE /ΔT limites.

Q3. Com que frequência devo calibrar?

Serviço típico: anualmente . Custódia/dosagem crítica: 6 meses ou por política do site.

Q4. Como posso minimizar o desgaste em polpas?

Escolha revestimentos resistentes à abrasão (Poliuretano/Cerâmica), mantenha 2–4m/s velocidade, fluxo ascendente vertical.

Conclusão (a ordem que funciona)

1. Materiais primeiro (eletrodos liner) a partir de um perfil médio completo.
2. Tamanho para velocidade (não queda de pressão).
3. Instale para obter qualidade de sinal (cursos retos, tubo cheio, aterramento).
4. Validar contra a curva T – P, vácuo e ciclagem térmica.

Seguir esta ordem transforma a seleção do medidor magnético em um processo de engenharia repetível que proporciona precisão e reduz o custo do ciclo de vida.

VNER VE Series EMF – Do higiênico ao resistente, uma linha completa de medidores magnéticos magnéticos

Abreviações: CR = Borracha de Cloropreno; PU = Poliuretano; PTFE = Politetrafluoretileno; FEP = F46; PFA = Perfluoroalcoxi; ETFE = Etileno Tetrafluoroetileno; Pt-Ir = Platina-Irídio; Ti = Titânio; Ta = Tântalo.
