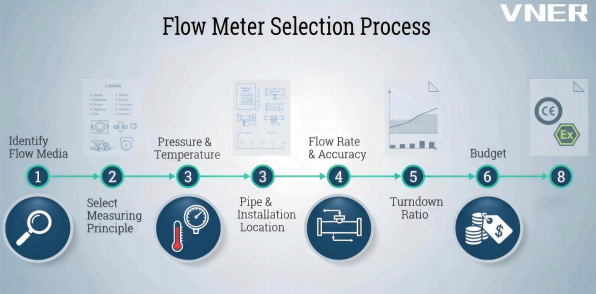

Processo de seleção do medidor de vazão: da aplicação à combinação perfeita

Selecionar o medidou de vazão cerpara não se trata apenas de escolher um instrumento de medição – trata-se de garantir a confiabilidade do processo, a precisão da medição e a eficiência operacional a longo prazo.

1.Identificar mídia de fluxo

Compreender o meio do processo é a base de qualquer seleção.

Determine se o meio de fluxo é:

• Líquido , Gás , ou Vapor
• Corrosivo , Condutivo , ou Não condutor
• Multifásico (líquido sólido/gás) ou monofásico
• Viscoso , limpar , ou contém sólidos suspensos

O conhecimento dessas características afeta diretamente quais princípios de medição são viáveis.

Por exemplo, eletromagnético medidores requerem líquidos condutores, enquanto Coriolis os medidores funcionam melhor com fluidos limpos e monofásicos.

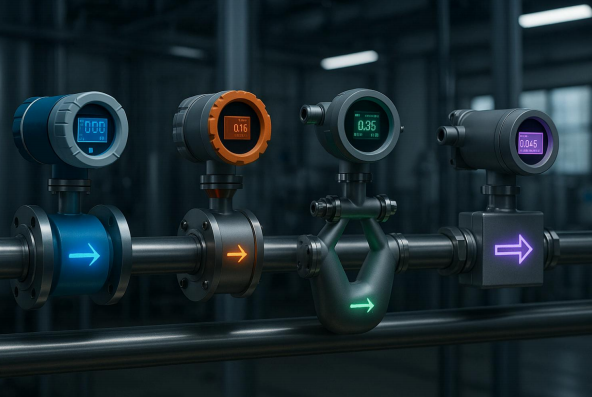

2.Selecione Princípio de Medição

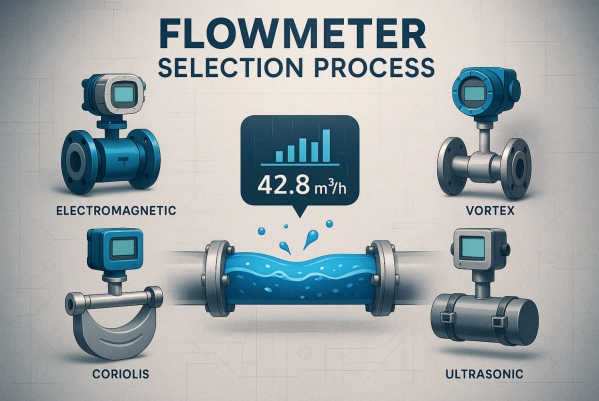

Uma vez definido o meio, selecione a tecnologia de medição mais adequada:

• Medidor de vazão eletromagnético (EMF) – Para líquidos condutores, água, produtos químicos, lamas.
• Medidor de vazão vórtice – Para vapor, gases e líquidos com perfis de fluxo estáveis.
• Medidor de vazão mássica Coriolis – Para medição precisa de fluxo de massa e densidade em líquidos ou gases.
• Medidor de vazão ultrassônico – Para grees tubulações ou instalações não invasivas.
• Medidor de vazão de massa térmica – Para gases limpos.
• Medidor de Vazão Mecânico (Turbina, Deslocamento Positivo) – Para aplicações simples e de baixo custo.

Cada princípio tem vantagens distintas em precisão , custo , complexidade de instalação e manutenção . Uma correspondência adequada garante uma operação confiável a longo prazo.

3. Definir pressão e temperatura operacional

A pressão e a temperatura do processo determinam:

• Material do sensor (aço inoxidável, Hastelloy, revestimento de PTFE, etc.)
• Seleção de vedação e junta
• Classificação do corpo do medidor de vazão (Classe PN/ANSI)
• Requisitos de compensação de temperatura

Certifique-se sempre de que as classificações de pressão e temperatura do instrumento selecionado excedam as condições máximas de operação do sistema, com margens de segurança em conformidade com DEP or ASME padrões.

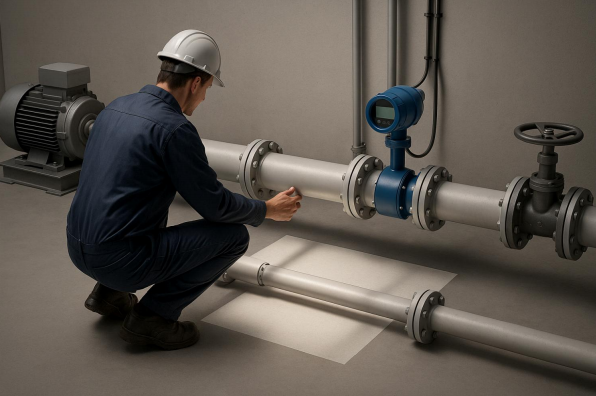

4.Avaliar o tubo e as condições de instalação

Os medidores de vazão funcionam melhor queo instalados corretamente. Os principais parâmetros incluem:

• Tamanho e orientação do tubo (horizontal, vertical, tubo completo)
• Trechos retos a montante e a jusante para garantir um perfil de fluxo estável
• Localização relativa a válvulas, bombas ou cotovelos para minimizar a turbulência
• Espaço de montagem e acessibilidade para fiação, calibração e manutenção
• Fonte de alimentação (AC/DC) e Opções de saída de sinal (4–20 mA, pulso, Modbus, HART, etc.)
• Proteção de entrada (IP65, IP67, IP68)
• Classificação de Áreas Perigosas (Ex ia, Ex d, etc.)

Um layout de instalação bem planejado evita erros de medição causados por más condições de vazão ou interferência elétrica.

5.Determinar a faixa de fluxo e requisitos de precisão

Definindo o vazão operacional e precisão necessária é crucial.

Especifique:

• Taxas de fluxo mínimas, normais e máximas
• Faixa esperada de flutuação do processo
• Precisão ou repetibilidade necessária (por exemplo, ±0,1%, ±0,2%, ±0,5% ±1,0%)

O tamanho correto do medidor garante que o fluxo permaneça dentro do ideal faixa de medição (zona de estabilidade do número de Reynolds) , eviteo imprecisões de baixo fluxo ou saturação acima da faixa.

6.Avalie a taxa de abertura e a perda de pressão

• Taxa de abertura descreve a flexibilidade da faixa de medição (por exemplo, 1:10, 1:20).
  Uma taxa de turndown mais alta oferece melhor adaptabilidade a diversas condições de fluxo.
• Perda de pressão devem ser minimizados para evitar ineficiências no processo.
  Certas tecnologias como Coriolis e Vórtice pode introduzir quedas de pressão - verifique sempre se o processo pode tolerar isso.

7.Considerações sobre orçamento e ciclo de vida

Embora o custo inicial do instrumento seja importante, o custo total de propriedade (TCO) deve ser considerado:

• Preço de compra versus precisão e confiabilidade
• Frequência de calibração e manutenção
• Disponibilidade de peças de reposição
• Consumo de energia e custo de tempo de inatividade

Para projetos de grande escala, equilibrar desempenho , longevidade e orçamento garante valor econômico durante todo o ciclo de vida do produto.

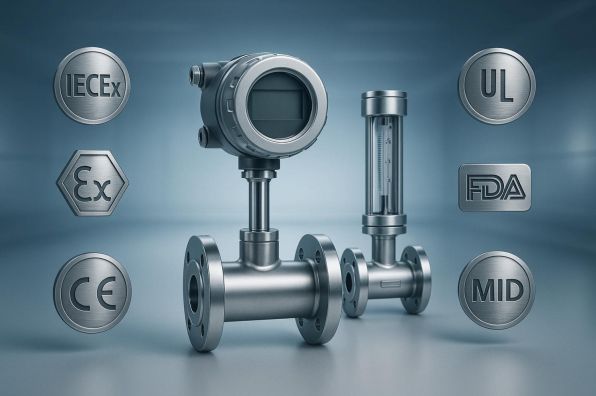

8. Requisitos de certificação e conformidade

Os medidores de vazão devem cumprir as normas e regulamentos internacionais relevantes, dependendo da aplicação e do destino de exportação:

• Segurança e à prova de explosão: IECEx, ATEX, UL
• Conformidade Elétrica: CE-EMC, CE-LVD
• Equipamento de pressão: CE-PED, ASME
• Alimentos e Farmacêuticos: FDA, 3A, EHEDG
• Metrologia Comercial e Legal: MID (Diretiva de Instrumentos de Medição)

A certificação adequada garante que o instrumento atenda aos padrões globais de segurança e desempenho.

Conclusão

Um processo de seleção sistemático garante não apenas a compatibilidade técnica, mas também a estabilidade a longo prazo e a conformidade regulamentar.

Ao compreender o médio , princípio de medição , condições de instalação e necessidades de certificação , engenheiros e especialistas em compras podem alcançar resultados ideais — minimizando riscos e maximizando a eficiência.

Em VNER Tecnologia Eletrônica LTDA , combinamos décadas de experiência de campo com tecnologias avançadas de medição de vazão para ajudar nossos parceiros a selecionar as soluções mais adequadas para suas aplicações — desde tratamento de água e petroquímico plantas to petróleo e gás e indústrias de polissilício.

Autoria de Shawn Cao

Diretor, Departamento de Comércio Internacional

VNER Tecnologia Eletrônica LTD
