Medidor de fluxo ultrassônico clamp-on VNFT

Medidor de vazão ultrassônico de fixação VNFT211, solução de tamanho de tubo pequeno (DN15 – DN65)

O medidor de vazão ultrassônico VNFT211 opera com base no princípio de medição ultrassônica de tempo de trânsito. Dois transdutores ultrassônicos de fixação externos são montados na superfície externa do tubo. Ao transmitir e receber sinais ultrassônicos a montante e a jusante através da parede do tubo e do meio líquido, o instrumento calcula a diferença de tempo causada pela velocidade do fluxo do fluido.

Este diferencial de tempo é diretamente proporcional à vazão, permitindo medição precisa da vazão sem contato direto com o meio do processo.

Como solução de medição não intrusiva, o VNFT211 elimina a perda de pressão, evita riscos de contaminação e garante a operação ininterrupta do sistema.

Design de fixação não intrusivo

• Instalação externa sem cortar tubos ou interromper o processo
• Nenhum contato com meio líquido, eliminando perda de pressão e risco de contaminação
• Ideal para projetos de modernização e sistemas de operação contínua

Instalação rápida e fácil de usar

• A instalação e o comissionamento podem ser concluídos em minutos
• Não são necessárias ferramentas especiais ou modificação de pipeline
• Reduz significativamente o custo de mão de obra e o tempo de inatividade

Configuração flexível e ampla compatibilidade

• Um conjunto de sensores universal suporta todos os tamanhos de tubos dentro da faixa de medição
• Compatível com tubos metálicos e tubos plásticos rígidos (PVC, PP, PVDF)
• Adequado para tubulações DN15–DN65

Exibição clara e informativa

• LCD de alta resolução 256 × 128
• Exibe taxa de fluxo, fluxo acumulado, informações de status e alarmes
• As leituras de fluxo podem ser monitoradas diretamente no local

Capacidade de medição de energia (opcional)

• Pode ser configurado como um medidor ultrassônico de energia de resfriamento/aquecimento (medidor BTU)
• Suporta monitoramento e gerenciamento do consumo de energia
• Adequado para aplicações de HVAC, água gelada e aquecimento

Comunicação e produção industrial

• Saída analógica padrão de 4–20 mA
• Comunicação Modbus RS485 para integração com sistemas PLC e DCS
• Saída de pulso opcional (OCT) e saída de alarme de relé
• Permite monitoramento remoto, aquisição de dados e análise de eficiência

Desempenho Industrial Confiável

• Corte de baixa velocidade de fábrica a 0,08 m/s para evitar leituras falsas
• Tempo de resposta rápido ajustável de 0,5 a 60 segundos
• Armazenamento de dados de longo prazo com backup EEPROM (mais de 10 anos)
• Projetado para operação estável em ambientes industriais severos

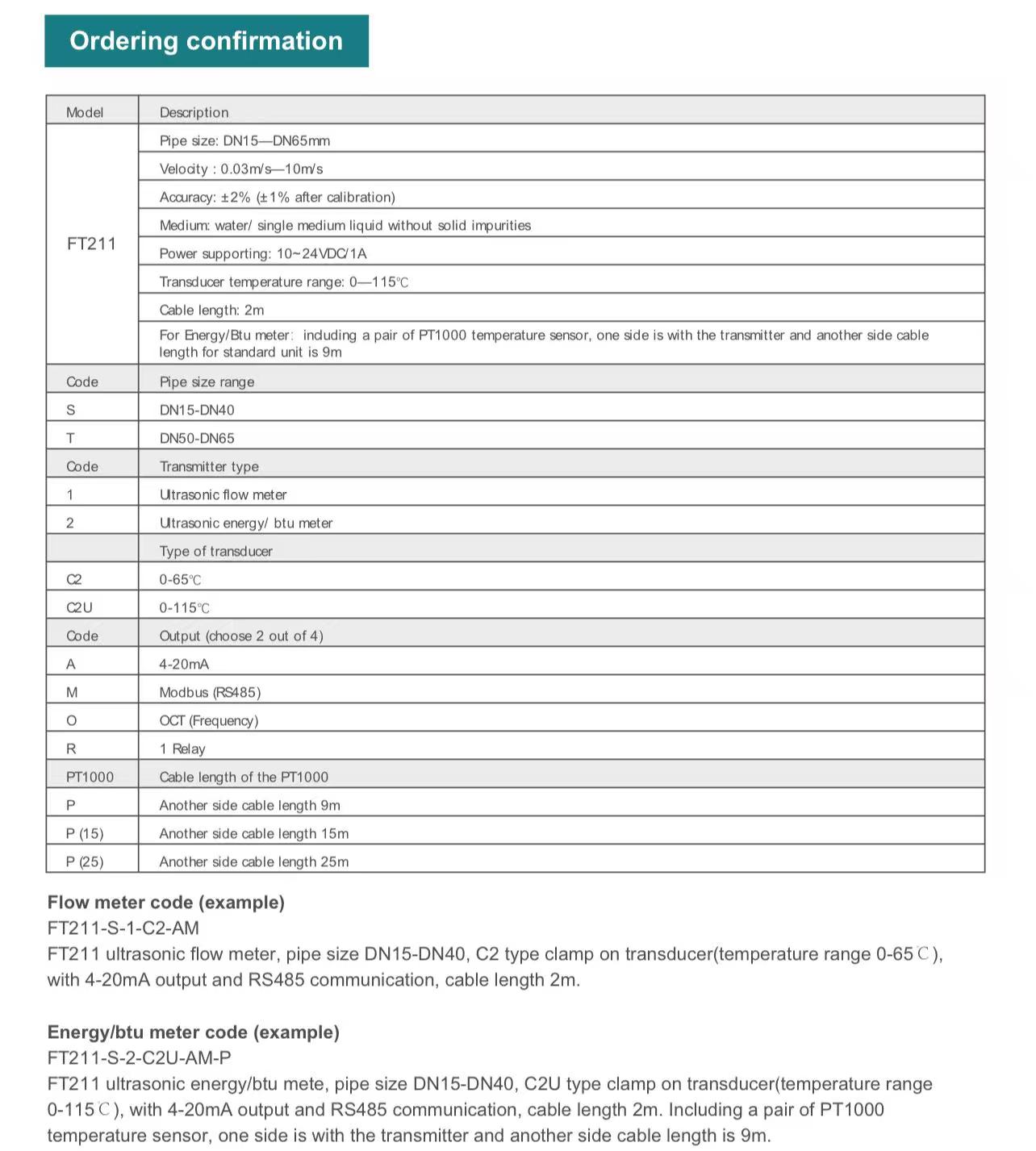

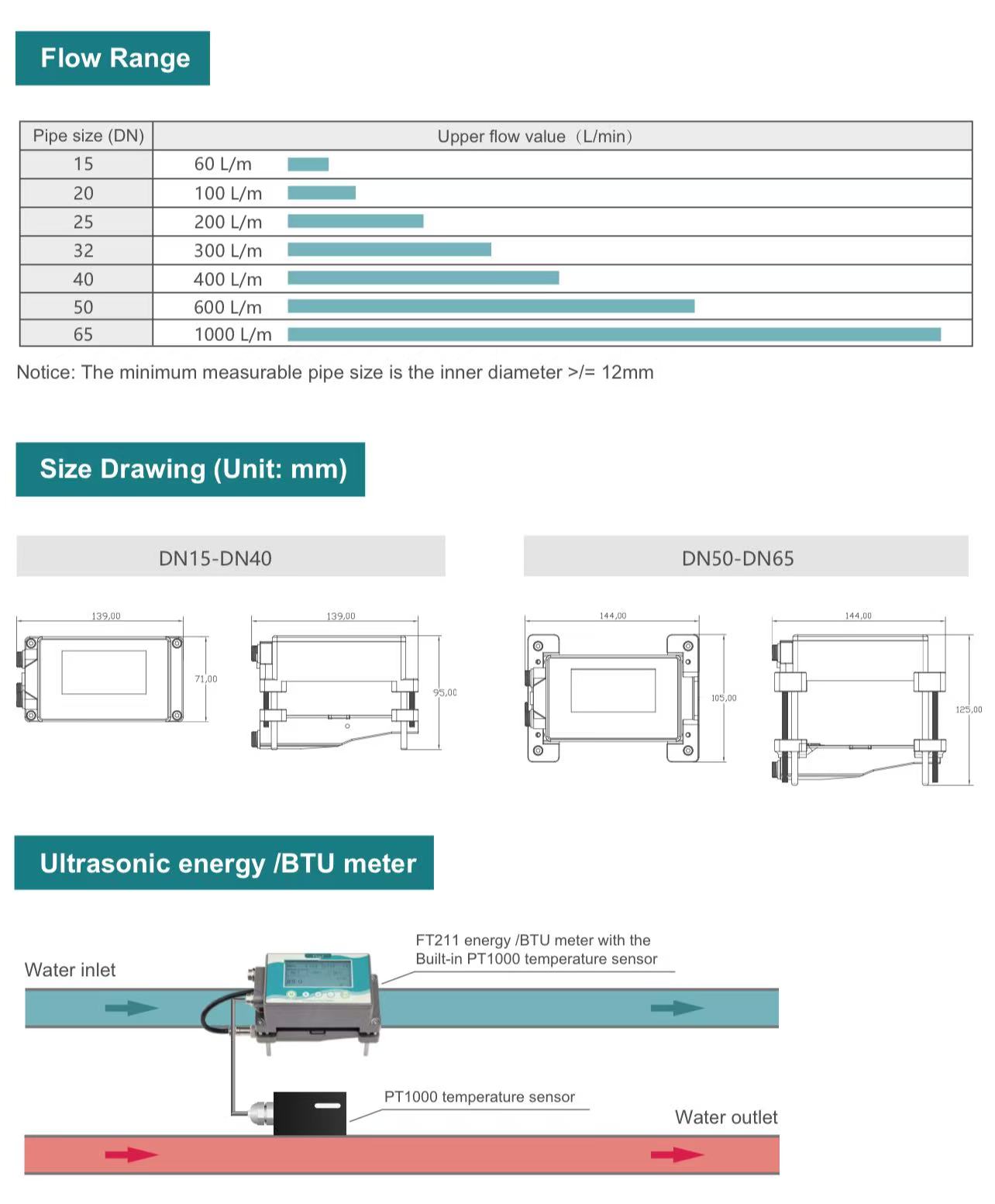

Faixa de tamanho de tubo : DN15 – DN65

Material do tubo : Tubos metálicos / Tubos plásticos rígidos (PVC, PP, PVDF)

Tipo Líquido : Água e outros líquidos monofásicos (sem partículas sólidas ou impurezas)

Temperatura Faixa: 0 a 115 °C (sem congelamento de superfície)

Precisão : ±2% (±1% após calibração)

Tempo de resposta : 0,5 – 60 s (ajustável)

Exibição : LCD 256×128

Fonte de alimentação : 10–24 VCC, Consumo de energia < 3 W

Saída e comunicação:

• 4–20 mA
• Modbus RS485
• Opcional: Saída de pulso (OCT), alarme de relé

Proteção e Confiabilidade

• Gabinete: IP65
• Proteção de conexão reversa de energia
• Proteção contra surtos e curto-circuitos
• Resistência à vibração: 10–55 Hz, 1,5 mm
• Resistência ao choque: 100 m/s², 16 ms

Condições Ambientais

• Temperatura ambiente: –10 a 60 °C
• Umidade relativa: 35–85% UR (sem condensação)
• Material da caixa: Alumínio e plásticos de nível industrial

• Sistemas de abastecimento e distribuição de água
• Circuitos HVAC de água gelada e aquecimento
• Monitoramento do consumo de energia
• Medição de água de processo industrial
• Projetos de retrofit com espaço de instalação limitado

Medição de vazão de modernização em tubulações existentes

O VNFT211 é ideal para atualizações de medição de vazão em sistemas existentes onde a modificação de tubulações não é permitida ou o tempo de inatividade deve ser minimizado.
Seu design de fixação permite uma instalação rápida sem cortar tubos ou interromper a operação, tornando-o adequado para:

• Linhas de água de processo industrial
• Sistemas de água de utilidades e edifícios
• Verificação temporária de fluxo e auditorias de desempenho

Monitoramento de energia de resfriamento e aquecimento HVAC

Quando configurado como um medidor de energia ultrassônica (BTU), o VNFT211 pode ser usado em sistemas de água gelada e aquecimento para monitorar o consumo de energia térmica.

As aplicações típicas incluem:

• Monitoramento do fluxo de entrada e saída do chiller
• Sistemas de distribuição de energia de aquecimento e refrigeração
• Análise de eficiência energética e alocação de custos

Medição de vazão em tubos de pequeno diâmetro (DN15–DN65)

Projetado especificamente para tubos de tamanhos pequenos, o VNFT211 oferece desempenho de medição confiável em redes de dutos compactas, como:

• Skids de equipamentos e sistemas empacotados
• Instalações laboratoriais e em escala piloto
• Serviços de construção e ramos de utilidades

Sistemas de abastecimento e distribuição de água

O VNFT211 fornece monitoramento de fluxo estável para aplicações de água limpa sem perda de pressão, suportando:

• Balanceamento de abastecimento de água
• Detecção de vazamento e análise de fluxo anormal
• Otimização do sistema e melhoria da eficiência operacional

Medição temporária e testes de diagnóstico

Devido à sua rápida instalação e portabilidade, o VNFT211 é adequado para tarefas de medição de curto prazo, incluindo:

• Comissionamento e validação do sistema
• Teste comparativo entre medidores de vazão
• Solução de problemas de anomalias de fluxo sem instalação permanente

Integração de sistemas de automação e controle

Com saída padrão de 4–20 mA e comunicação Modbus RS485, o VNFT211 pode ser perfeitamente integrado em sistemas de automação para:

• Aquisição de dados de fluxo PLC e DCS
• Monitoramento central da sala de controle
• Registro de dados, relatórios e otimização de processos
