O que torna um medidor de vazão de massa Coriolis a solução definitiva para medição de alta precisão na indústria moderna?

Em meio à profunda transformação da Indústria 4.0, a precisão da medição de fluidos não é mais apenas um parâmetro técnico; tornou-se uma métrica central para medir a eficiência da produção automatizada e os níveis de monitoramento inteligente. Com a sua filosofia de design subversiva, o Medidor de vazão mássica Coriolis quebrou completamente as amarras da medição volumétrica tradicional, que muitas vezes é limitada por fatores ambientais como temperatura, pressão e densidade do fluido. Atualmente, esta tecnologia está penetrando rapidamente em setores de produção de ponta, como petroquímico, alimentício e farmacêutico, fabricação de semicondutores e indústria naval, tornando-se o "padrão ouro" reconhecido para monitoramento de fluidos complexos. À medida que as indústrias globais se movimentam em direção à neutralidade de carbono e à redução de resíduos, a capacidade de medir diretamente a massa fornece a base de dados definitiva para a otimização de recursos e o rastreamento da pegada de carbono.

O que é um medidor de vazão de massa Coriolis?

Um medidor de vazão mássica Coriolis é um instrumento de precisão sofisticado projetado com base em princípios dinâmicos clássicos, especificamente o efeito Coriolis. Em termos de essência física, está a gerações de distância dos medidores de vazão tradicionais de orifício, turbina ou eletromagnéticos. Os dispositivos convencionais medem principalmente o "volume" do fluido, que é altamente suscetível à interferência da expansão ou contração térmica. Em contraste, um medidor Coriolis mede a “massa verdadeira” do fluido – uma quantidade física que permanece constante sob qualquer condição operacional, seja o fluido um líquido em ebulição ou um gás comprimido.

Internamente, seu núcleo consiste em um ou dois tubos de medição mantidos em estado de vibração controlada com precisão. Um pequeno atuador de alta frequência (bobina de acionamento) faz com que os tubos de medição vibrem em sua frequência natural específica, como um diapasão. Este projeto utiliza engenhosamente a força inercial gerada por partículas fluidas que se movem dentro de um sistema vibratório, convertendo o atributo abstrato da massa em sinais mecânicos capturáveis. Essa abordagem de medição direta elimina a necessidade de cálculos complexos de densidade, fornecendo uma “fonte única de verdade” para engenheiros de processo.

Como funciona um medidor de vazão de massa?

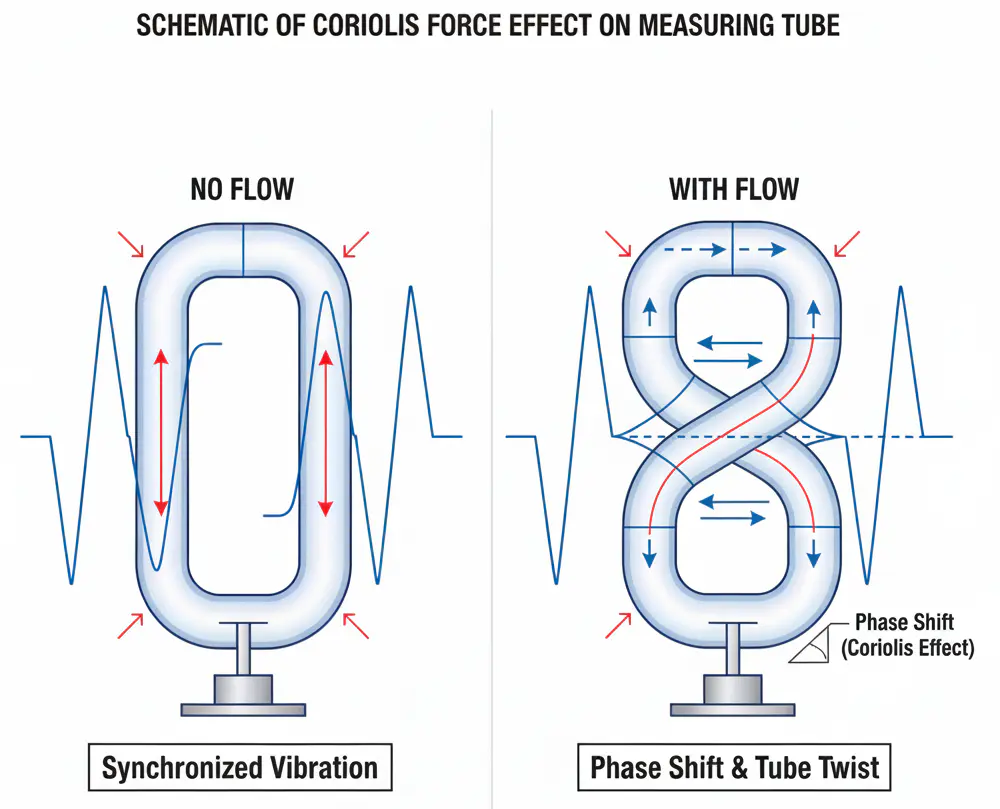

Para compreender profundamente o mecanismo operacional deste medidor de vazão, precisamos observar o comportamento mecânico dinâmico do fluido à medida que ele entra nos tubos vibratórios de alta frequência. Este processo pode ser subdividido em quatro etapas técnicas principais:

Excitação de vibração de alta frequência: Assim que o medidor de vazão é iniciado, o atuador aciona os tubos de medição para produzir microvibrações em alta frequência (normalmente 400-1000 Hz). Num estado estático (sem fluxo), os ciclos de vibração de todo o tubo são completamente sincronizados no tempo e no espaço. Os sensores na entrada e na saída detectam ondas senoidais idênticas.

Envolvimento da Força Coriolis: À medida que o líquido ou gás começa a fluir através dos tubos vibrantes em alta velocidade, as partículas do fluido em movimento, devido à inércia, tentam resistir à vibração periódica dos tubos. No lado da entrada, o fluido resiste a ser afastado do centro de vibração; no lado da saída, resiste a ser puxado para trás. Essa força de interação é conhecida na física como “Força de Coriolis”.

Deformação Mecânica e Torção: A força de Coriolis atua em direções opostas nas metades de entrada e saída do tubo, fazendo com que o tubo sofra uma "torção" ou "deformação" sutil que é invisível a olho nu. Essa torção mecânica é diretamente proporcional à taxa de fluxo de massa – quanto mais massa se movimenta, maior será a força e mais significativa será a torção.

Conversão de mudança de fase e decodificação de dados: Esta deformação perturba a sincronização entre as duas extremidades do tubo. Sensores instalados nas extremidades de entrada e saída capturam a “mudança de fase” (atraso de tempo) entre os dois sinais de vibração. Através de chips de processamento de sinal digital (DSP) de alto desempenho, o sistema converte instantaneamente essa diferença de tempo de microssegundos em leituras de fluxo de massa extremamente precisas, enquanto calcula simultaneamente a densidade a partir da mudança na frequência natural.

Quais são os benefícios significativos dos medidores de vazão Coriolis?

A razão Medidores de vazão Coriolis substituíram os tradicionais em muitos cenários industriais de ponta decorre de uma combinação de vantagens técnicas quase intransigentes:

Precisão e repetibilidade de medição incomparáveis: Os medidores Coriolis modernos podem fornecer precisão de medição de massa de até ±0,1% ou até ±0,05%. Este nível de precisão é fundamental para a transferência de custódia, onde mesmo um erro de 0,5% pode levar a perdas de milhões de dólares ao longo de um ano. A alta repetibilidade garante que o processo de fabricação permaneça consistente, lote após lote.

Vibração superior e imunidade ambiental: A frequência operacional interna do instrumento normalmente é definida com precisão em torno de 400 Hz. Essa operação de alta frequência atua como um “filtro” natural, permitindo que o dispositivo distinga seu próprio sinal de medição do ruído mecânico de baixa frequência comum em ambientes industriais – como o rugido de grandes conjuntos de bombas, compressores industriais ou motores principais de navios. Isto garante uma estabilidade de leitura extremamente elevada, mesmo nas condições mais "ruidosas" da planta.

Implementação de engenharia simplificada e manutenção de baixo ciclo de vida:

• Sem requisitos de tubo reto: Ao contrário dos medidores de turbina ou ultrassônicos que requerem 10-20 diâmetros de tubo reto para estabilizar os perfis de fluxo, um medidor Coriolis é independente do perfil de fluxo. Em espaços apertados, como plataformas offshore ou cabines de navios, isso economiza enormes quantidades de espaço e custos de engenharia.
• Sem peças móveis no fluxo: Não há rolamentos para desgastar ou rotores para entupir. Isso resulta em um custo total de propriedade (TCO) incrivelmente baixo e em um alto tempo de atividade para infraestrutura crítica.

"Sensor Digital" com Integração Multiparâmetro: Um único medidor Coriolis fornece uma “trindade” de dados: fluxo de massa, densidade e temperatura. Ao integrar esses valores, o medidor também pode gerar fluxo de volume e concentração, substituindo efetivamente três instrumentos separados por um nó digital.

As séries VNER AC, AG e AH: soluções especializadas para desafios industriais

Para atender às diversas e muitas vezes extremas demandas da indústria moderna, a VNER desenvolveu três séries especializadas de medidores de vazão mássica Coriolis, cada um projetado para ambientes operacionais e padrões regulatórios específicos.

1. Medidor de vazão de massa Coriolis série AC: o carro-chefe para aplicações industriais versáteis

O Medidor de vazão de massa Coriolis série AC representa o auge da principal tecnologia da VNER, projetada para servir como um "cavalo de batalha" versátil para medição de fluxo de massa e densidade de alta precisão na mais ampla gama de setores industriais.

• Excelência técnica e integridade de sinal : Alimentado pela plataforma de transmissor totalmente digital da Série A, ele aproveita o processamento de sinal digital (DSP) avançado para lidar com sinais de fluxo ultrabaixo com facilidade. O integrado MFD™ (unidade multifrequência) A tecnologia fornece estabilidade excepcional mesmo na presença de gás arrastado ou condições bifásicas de gás-líquido, que normalmente causam falhas nos medidores tradicionais.

• Especificações extremas : Possui uma precisão de fluxo de massa de até ±0,05% e pode suportar pressões operacionais de até 15,0MPa . Sua resiliência térmica é incomparável, com modelos capazes de operar em zonas criogênicas a -196ºC ou em calor extremo até 380ºC .

• Principais aplicações : É a escolha preferida para dosagem de produtos químicos de precisão, mistura de hidrocarbonetos em refinarias e skids de injeção de produtos químicos de alta pressão em ambientes offshore exigentes.



2. Medidor de vazão de massa Coriolis especializado em GNC/GNL da AG: Dedicado para abastecimento de GNV e GNL

O Medidor de vazão de massa Coriolis especializado em GNC/GNL AG é uma linha altamente especializada projetada especificamente para a cadeia de valor do gás natural, com foco nos desafios únicos da transferência de custódia do Gás Natural Comprimido (GNC) e do Gás Natural Liquefeito (GNL).

• Resiliência criogênica e de alta pressão : O modelo AG CNG015 foi construído para sobreviver às pressões extremas de abastecimento de veículos, com classificação até 40,0 MPa . Por outro lado, os modelos de GNL são otimizados para a realidade criogênica do metano líquido, mantendo a integridade estrutural em -196ºC para evitar vazamentos e imprecisões.

• Algoritmos Inteligentes para Medição de Gás : Apresentando o proprietário Algoritmo A-GAS™ , esta série fornece resolução de frequência ultra-alta para eliminar erros normalmente causados por baixa densidade de gás e alta velocidade de fluxo. Isso garante uma precisão certificada de abastecimento em lote de ±0,50% .

• Principais aplicações : Essencial para distribuidores de GNV em estações de varejo, abastecimento de navios de GNL em grande escala e descarga de reboques em estações satélites de gasodutos virtuais.



3. Medidor de vazão de massa AH Hygienic Coriolis: O padrão para processos higiênicos e assépticos

O Medidor de vazão de massa Coriolis higiênico AH dedica-se ao mundo sanitário, onde a limpeza e a precisão são igualmente fundamentais. É adaptado para as indústrias de alimentos, bebidas, laticínios e farmacêutica.

• Engenharia Asséptica : O sensor apresenta um caminho de fluxo autodrenante e sem zona morta que elimina o risco de crescimento bacteriano. As peças molhadas são polidas de acordo com um padrão Ra 0,8 μm , com alto polimento Ra 0,38 μm opção para os fluidos farmacêuticos mais sensíveis. É totalmente Compatível com CIP/SIP , o que significa que pode passar por ciclos repetidos de esterilização em alta temperatura sem perder precisão.

• Integridade de materiais e conformidade : Todos os componentes molhados são fabricados em SS316/SS316L e são totalmente compatíveis com ASME BPE e outros padrões sanitários globais, garantindo o mais alto nível de segurança do produto.

• Principais aplicações : Crítico para a padronização de gordura no processamento de leite, dosagem precisa de ingredientes em cervejarias e preparação de soluções tampão na fabricação de produtos farmacêuticos, onde registros de lote rastreáveis são obrigatórios.



Tabela de comparação das principais tecnologias de medição de vazão

Quais fluidos um medidor Coriolis pode medir?

O Coriolis flowmeter is hailed by the industry as a "universal player." Its robust adaptability means that as long as the material of the measuring tube—ranging from 316L Stainless Steel to Hastelloy C22 or Titanium—is compatible with the corrosiveness of the medium, it can handle almost all conditions:

Manuseio de líquidos extremamente complexos: Ele é excelente na medição de polímeros de alta viscosidade que danificariam um medidor de turbina, lamas de mineração com características de fluido não newtonianas e suspensões abrasivas. No setor farmacêutico, seu design de “drenagem total” suporta limpeza no local (CIP) e esterilização no local (SIP), garantindo que não haja contaminação cruzada entre lotes.

Medição de gás industrial de alta precisão: Os gases são altamente compressíveis, tornando a medição volumétrica um pesadelo. Um medidor Coriolis ignora as flutuações de pressão e mede diretamente as moléculas do gás. Isso o torna a escolha preferida para transferência de custódia de gás natural de alta pressão, estações de reabastecimento de hidrogênio e distribuição industrial de gás puro.

Desafios e fronteiras do fluxo bifásico: Historicamente, o "fluxo de golfadas" ou o alto arrasto de gás fazia com que os medidores Coriolis parassem. No entanto, a próxima geração de medidores utiliza “Multi-Frequency Drive” e algoritmos DSP avançados para manter a vibração mesmo quando o fluido é uma mistura confusa de óleo, água e gás. Este é um avanço para a indústria de petróleo e gás, especialmente no monitoramento de cabeças de poços, onde a instalação de equipamentos separadores é muito cara.

Perguntas frequentes sobre medidores de vazão Coriolis

1: Por que um medidor Coriolis é mais caro que outros tipos? A1: O custo inicial é mais alto devido à complexa fabricação dos tubos vibratórios e à eletrônica sofisticada necessária para o processamento de sinais em microssegundos. No entanto, quando você leva em consideração a falta de tubulação reta, a remoção dos transmissores de temperatura/pressão e o projeto de manutenção zero, o “Custo Total de Propriedade” costuma ser menor em um período de 5 anos.

2: A orientação do medidor é importante durante a instalação? A2: Sim. Para aplicações líquidas, a posição "tubos para baixo" é preferida para evitar a retenção de bolhas de ar. Para aplicações de gás, “tubos para cima” é melhor para permitir que qualquer umidade condensada seja drenada. A montagem lateral é usada para lamas autodrenantes.

3: Um medidor Coriolis pode ser danificado pelo ar na linha? A3: Geralmente, não. Embora o ar possa causar um “erro de medição” ou “ruído” temporário no sinal, ele não danifica mecanicamente o medidor. A eletrônica foi projetada para recuperar o sinal assim que o fluxo do líquido voltar ao normal.

4: Existe um limite máximo de viscosidade para estes medidores? A4: Não há limite teórico para a física do efeito Coriolis. Porém, na prática, o limite é determinado pela queda de pressão. Fluidos extremamente viscosos requerem mais pressão da bomba para se moverem através dos tubos curvos do medidor.

5: Com que frequência preciso recalibrar um medidor Coriolis? A5: Como não há peças móveis que possam ser desgastadas, o "ponto zero" é incrivelmente estável. Muitas indústrias apenas recalibram a cada 2 a 5 anos ou sempre que os requisitos regulamentares exigirem. Se o medidor não estiver sujeito a corrosão ou erosão extrema, seu fator de calibração permanecerá notavelmente constante.

Como a solução definitiva para medição de alta precisão na indústria moderna, a ampla adoção do Medidor de vazão mássica Coriolis marca um salto total da “era da medição volumétrica rudimentar” para a “era do controle preciso de massa”. Ao fornecer uma fonte de dados única, confiável e multiparâmetro, ele permite que os engenheiros otimizem seus processos com granularidade sem precedentes. Seja garantindo o perfil exato de sabor de um refrigerante ou gerenciando a transferência de custódia de milhões de galões de GNL, o medidor Coriolis se destaca como o sentinela mais confiável no mundo da dinâmica de fluidos. Com a iteração contínua da tecnologia de detecção e do poder computacional, este dispositivo inteligente desempenhará, sem dúvida, um papel insubstituível nas fábricas verdes e na transição energética global do futuro.
