Por que um medidor de vazão Vortex fica instável – ou até para de funcionar – após a instalação?

Você já experimentou um medidor de vazão vórtice que mostra baixa precisão, grandes flutuações de sinal ou até mesmo perda total de sinal após a instalação?

Em muitos casos, a causa raiz não é o instrumento em si, mas sim o dimensionamento e as práticas de instalação inadequadas. Os medidores de vazão Vórtice são altamente sensíveis ao perfil de velocidade, regime de fluxo e configuração da tubulação. Pequenos desvios nesses detalhes podem levar a erros de medição significativos.

Este artigo explica os principais princípios de engenharia por trás do dimensionamento adequado, seleção de redutores e requisitos de tubulação reta, com base em padrões da indústria e pesquisas experimentais verificadas.

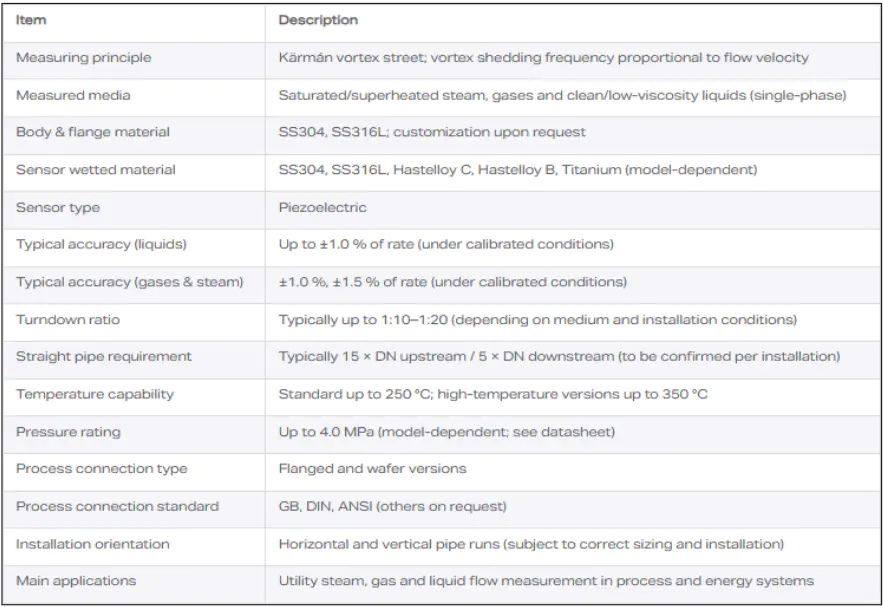

1. Dimensionamento do medidor para ampla taxa de abertura: por que a redução do diâmetro é frequentemente necessária

Para conseguir um taxa de abertura ampla e garantir intensidade de sinal suficiente em taxas de fluxo baixas, é prática comum de engenharia reduzir o diâmetro do medidor de vazão em relação à tubulação para aumentar a velocidade do fluido.

Para medidores de vazão dependentes do perfil de velocidade —como:

• Medidores de vazão Vortex
• Medidores de vazão de redemoinho (precessão de vórtice)
• Medidores de vazão eletromagnéticos

esta correspondência de diâmetro é normalmente obtida usando redutores concêntricos .

Princípio Geral de Dimensionamento

• Na maioria das aplicações, o o diâmetro nominal do medidor de vazão deve ser igual ou menor que o diâmetro do tubo .
• Para vortex flowmeters, the calculated meter size is often um a dois tamanhos nominais menores do que o gasoduto.

Exemplo

• Tubulação: 8" (DN200)
• Medidor de vazão Vortex: 4" (DN100)

Em casos especiais - como transferência de custódia de óleo ou medição de nitrogênio de baixo fluxo — reduções ainda maiores podem ser aplicadas para satisfazer requisitos extremos de rejeição.

No entanto, o sobredimensionamento continua a ser um problema frequente. Em vários projetos foram selecionados medidores de vazão tipo vórtice muito grande , resultando em:

• Velocidade insuficiente durante a operação normal
• Operação fora da faixa de medição efetiva

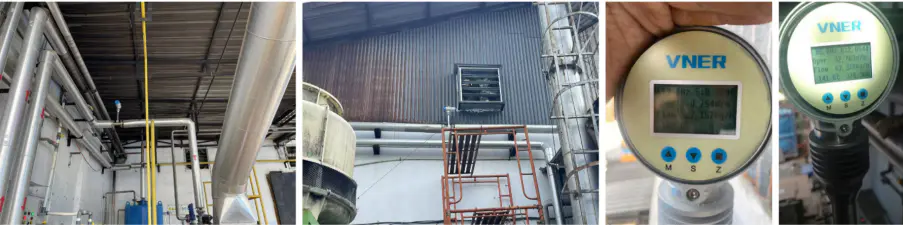

• Instabilidade grave do sinal após o comissionamento

Nota de caso:

Para nitrogen service with a 4" pipeline selected for start-up demand, installing a 1/2" vortex flowmeter represents an extreme reduction. Both the pipeline sizing logic and the meter selection require careful revaluation.

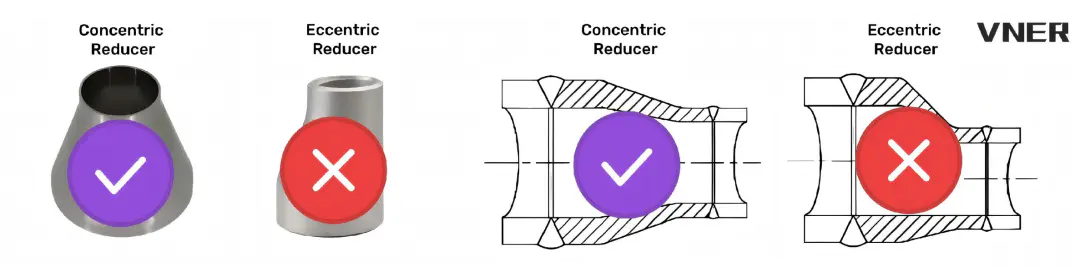

2. Seleção do Redutor: Sempre Use Redutores Concêntricos

Sempre que a redução ou expansão do diâmetro do tubo for necessária em instalações de medidores de vazão vórtice:

Devem ser usados redutores concêntricos.

Os redutores excêntricos criam perfis de velocidade assimétricos que degradam significativamente a precisão da medição em instrumentos sensíveis à velocidade.

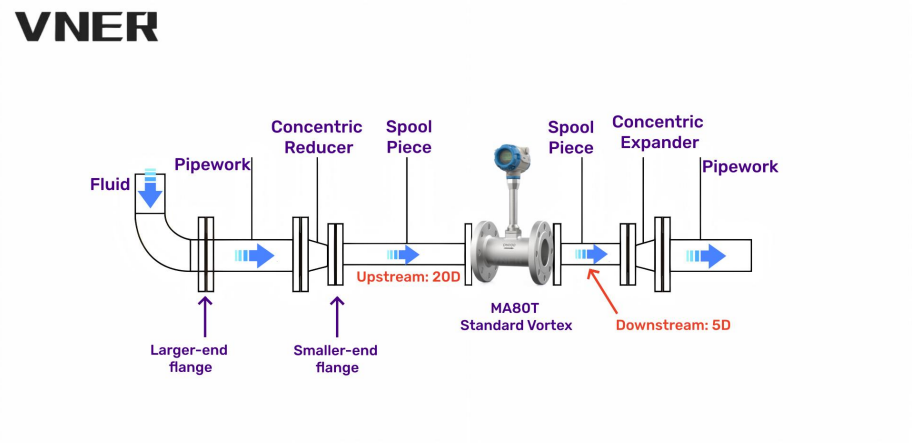

3. Requisitos de tubo reto para instalações de diâmetro reduzido

Requisitos de geometria do redutor

Para minimizar a distorção do fluxo:

• O o ângulo do cone α do redutor não deve exceder 15°
• Sob esta condição, o redutor pode ser tratado como parte do comprimento do tubo reto

Ambos os redutores a montante e a jusante devem ser redutores concêntricos e graduais.

4. Requisitos mínimos de comprimento reto a montante (valores típicos)

D = diâmetro interno do tubo

5. Condições Gerais de Instalação para Medidores de Vazão Vortex

Um medidor de vazão vórtice instalado corretamente deve atender às seguintes condições:

a) Instalado horizontalmente ou verticalmente (para líquidos: direção de fluxo de baixo para cima) em um tubo correspondente ao diâmetro nominal

b) Comprimentos adequados e desobstruídos de tubos retos a montante e a jusante, conforme especificado

c) Alinhamento coaxial com a tubulação; as juntas não devem interferir no fluxo

d) A tubulação multiseção deve permanecer reta com desalinhamento mínimo do eixo

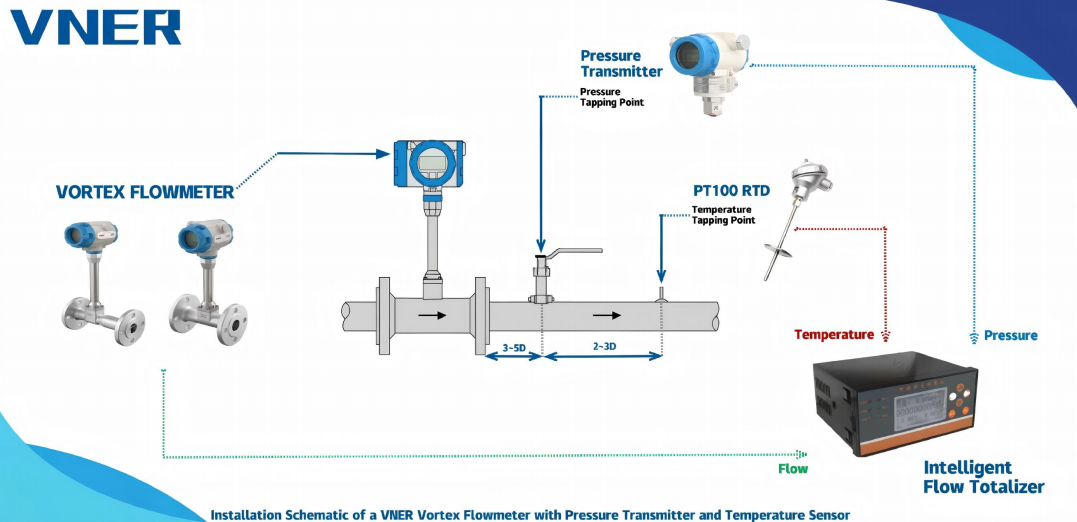

e) Medição de temperatura:

• De preferência através de poço termométrico integrado
• Caso contrário, localize o sensor 2–5D a jusante

f) Medição de pressão:

• De preferência através de tomadas de pressão integradas
• Caso contrário, localize o toque 2–7D a jusante

g) Sem válvulas ou linhas de desvio dentro das seções retas do tubo

h) Sem válvulas de controle de fluxo a montante do medidor

i) Se houver presença de bolhas de gás ou impurezas, instale separadores ou filtros a montante da reta

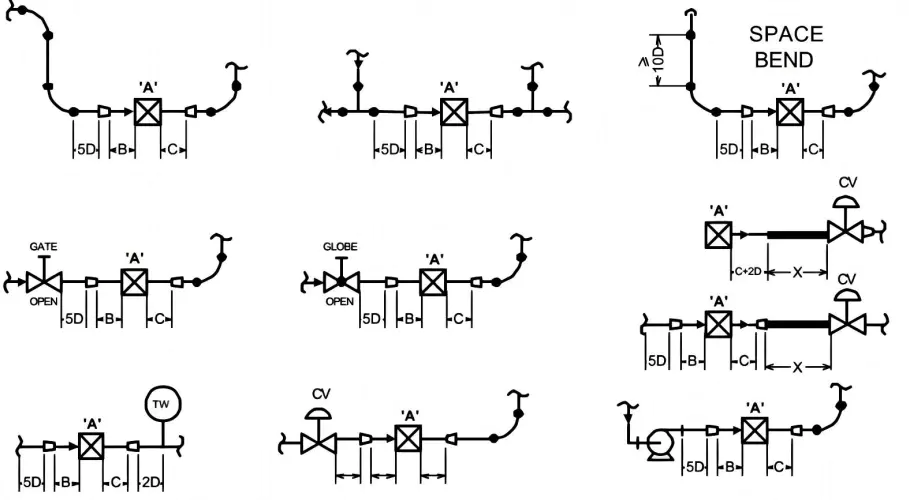

6. Comprimentos típicos de tubos retos (medição de conduíte fechado)

7.Considerações sobre localização da válvula e fluxo bifásico

• Evite válvulas ou desvios perto do medidor de vazão
• Válvulas redutoras de pressão podem causar mudança de fase a jusante
• O fluxo bifásico (gás em líquido ou líquido em gás) deve ser evitado
• Use separadores de gás ou filtros a montante, se necessário

8.Por que os redutores excêntricos devem ser evitados

Os medidores de vazão mássica Coriolis e os medidores de deslocamento positivo são independentes do perfil de velocidade.

Todos os outros medidores de vazão dependem do perfil de velocidade e exigem comprimentos de tubulação retos a montante e a jusante.

Principais orientações do setor:

• Os requisitos de instalação para dispositivos de pressão diferencial devem estar em conformidade com ISO 5167-1
• Para other flowmeters, manufacturer installation guidelines must be strictly followed
• Redutores excêntricos perturbam gravemente os perfis de velocidade e não deve ser usado perto de medidores dependentes da velocidade

9.Efeito dos Redutores Concêntricos no Perfil de Velocidade (Evidência Experimental)

Estudos experimentais conduzidos por Hidráulica TNO e Delft usando ar e água demonstre:

• Um redutor concêntrico com uma relação de diâmetro D_metro / D_tubo ≈ 0,44 pode converter um perfil de velocidade assimétrico em um quase simétrico (assimetria <2%)
• O downstream velocity profile resembles a perfil de velocidade tipo plug (PTVP)
• Em 5D a jusante , o perfil permanece estável em:
  Re = 50.000–250.000 (ar)
  Re = 20.000–500.000 (água)
• Redutores concêntricos não elimine o redemoinho , especialmente aquela causada por curvas espaciais
• Dispositivos anti-redemoinho podem exigir ≥6D comprimento , dependendo do tom do redemoinho

Resumo das descobertas

• Redutores concêntricos significantly improve velocity symmetry
• Oy do not remove swirl
• Somente redutores concêntricos oferecem esse benefício
• Redutores excêntricos introduzem grave distorção de velocidade

10. Requisitos de tubo reto para instalações de diâmetro reduzido

(D_metro / D_tubo ≤ 0,7)

Conclusão final de engenharia

Quando um medidor de vazão de vórtice apresenta desempenho inferior, a causa raramente é a “qualidade do instrumento”.

Mais frequentemente, é um problema no nível do sistema envolvendo:

• Seleção inadequada de diâmetro
• Tipo de redutor incorreto
• Comprimento de tubo reto insuficiente
• Perfil de velocidade distorcido

Correct sizing redutores concêntricos disciplined piping design são a base da medição de fluxo de vórtice estável e precisa.

Se você projetar o campo de fluxo corretamente, o instrumento fará seu trabalho.
