Por que o medidor de vazão de turbina líquida é essencial para medição de líquidos de alta precisão?

No domínio da medição precisa de fluidos, o medidor de vazão de turbina líquida continua sendo um dos instrumentos mais confiáveis ​​e eficientes para o manuseio de fluidos limpos e de baixa viscosidade. O Medidor de vazão de turbina líquida série LWGY é uma prova dessa confiabilidade, oferecendo um design compactoo que combina robustez mecânica com detecção eletrônica sofisticada. Projetado especificamente para sistemas industriais e comerciais, este medidor de vazão converte a energia cinética do fluido em uma frequência rotacional mensurável. Ao focar na construção simples e na resposta de alta velocidade, a série LWGY oferece uma solução econômica, porém altamente precisa, para diversas aplicações de líquidos, desde tratamento de água até processamento químico refinado.

Como a série LWGY converte a velocidade do fluxo em dados rotacionais?

O princípio funcional central do Medidor de vazão de turbina líquida é aparentemente simples, mas requer engenharia precisa para manter a precisão. À medida que o líquido entra no medidor, ele é primeiro condicionado para garantir um perfil de fluxo estável antes de interagir com os componentes internos.

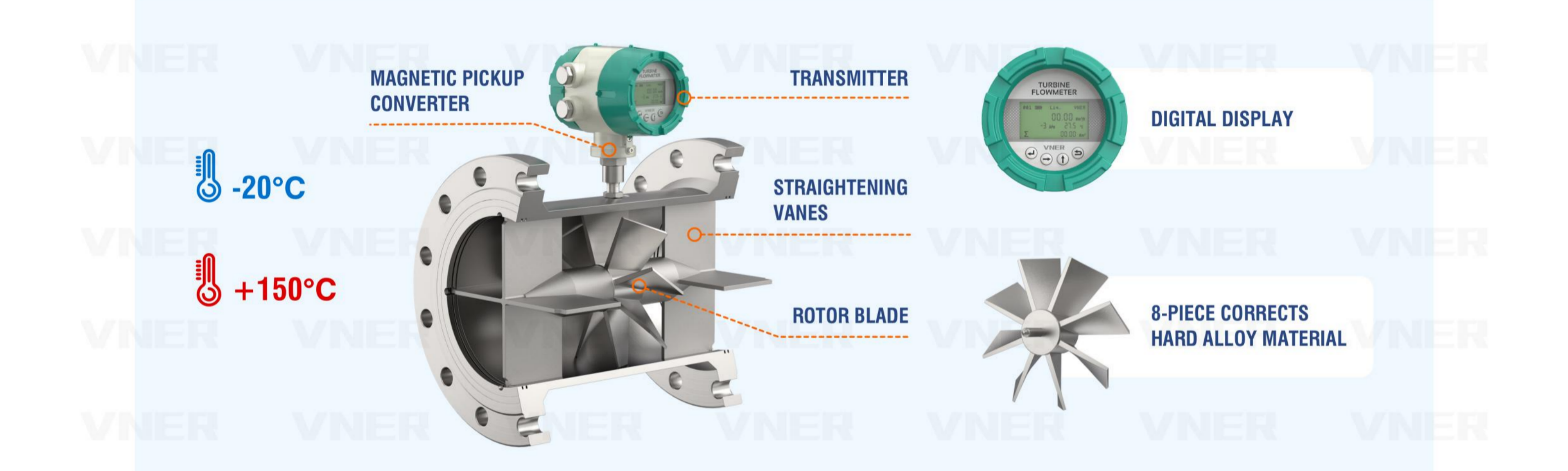

Qual é a função do endireitador de fluxo e do conjunto do rotor?

O processo começa queo o líquido passa por um sistema integrado endireitador de fluxo . Este componente é crítico porque elimina turbulência e turbulência causadas por curvas de tubos ou válvulas a montante. Uma vez estabilizado o fluxo, ele passa pelo rotor da turbina . O ângulo das pás do rotor é projetado de tal forma que a velocidade do líquido força a turbina a girar. Because of the precision-machined bearings and lightweight rotor, the rotor speed becomes directly proportional to the vazão volumétrica . Essa relação linear é o que permite Medidor de vazão de turbina líquida para manter essa alta precisão em toda a sua faixa operacional.

Como o sensor de captação detecta passagens precisas da lâmina?

Para traduzir a rotação mecânica em uma saída elétrica, a série LWGY utiliza um sensor de alta sensibilidade sensor de captação . À medida que a turbina gira, as pás de aço inoxidável passam através do campo magnético gerado pelo sensor localizado na parte externa do corpo de fluxo. Each time a blade passes the sensor, a pulse is generated. O resultado sinal de pulso apresenta uma frequência que é diretamente proporcional à velocidade do fluxo. Esta saída digital pode ser enviada diretamente para um display local, um PLC ou um controlador de lote para monitoramento em tempo real e registro de dados.

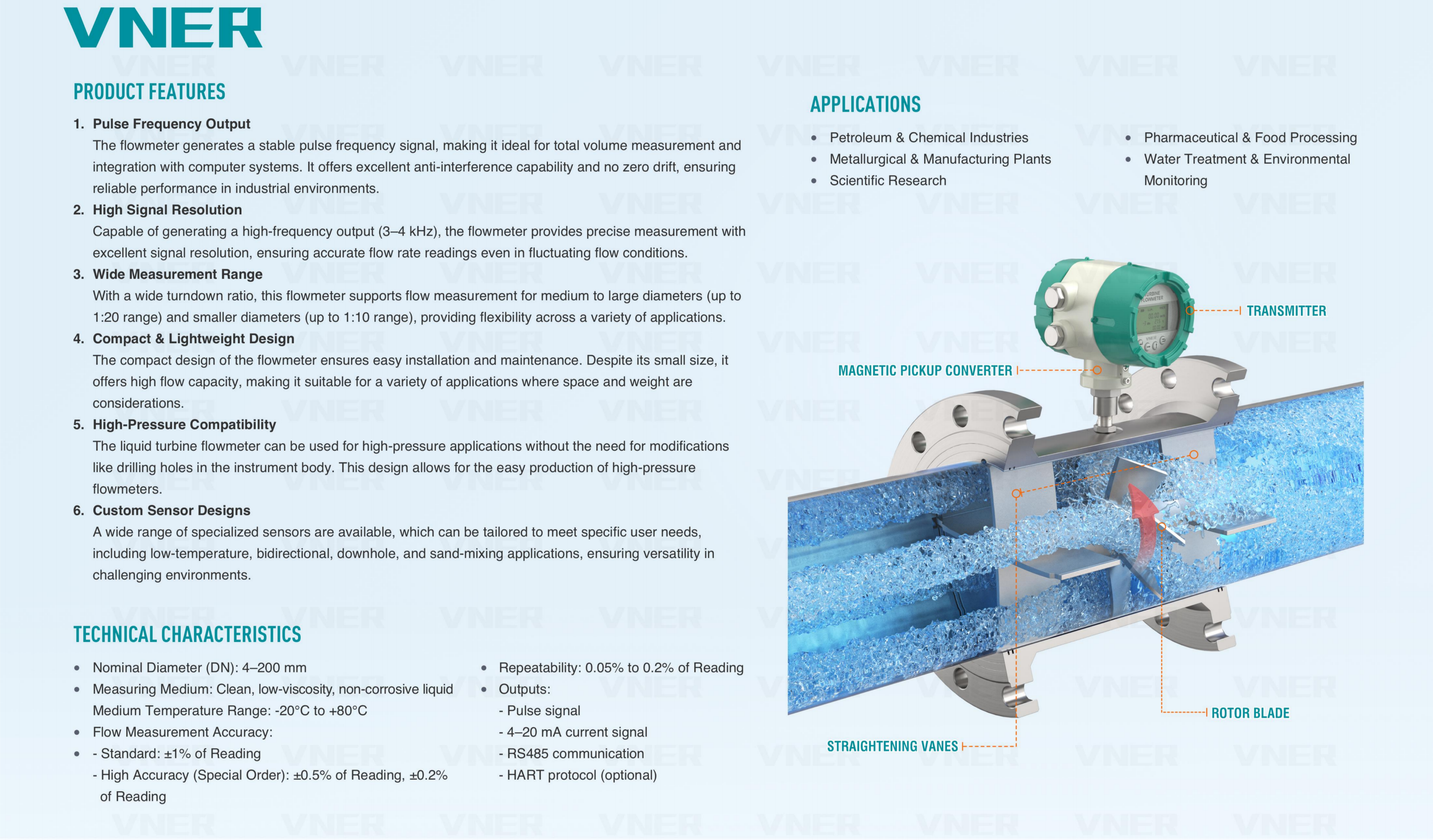

Quais são as especificações técnicas primárias da série LWGY?

Para auxiliar na integração do sistema e na seleção de hardware, a tabela a seguir descreve as características fundamentais do Medidor de vazão de turbina líquida série LWGY :

Por que a série LWGY é adequada para aplicações de dosagem e distribuição?

Em muitos processos industriais, a capacidade de medir um volume específico de líquido de forma rápida e repetitiva é mais importante do que monitorar o fluxo contínuo. O Medidor de vazão de turbina líquida se destaca nesses cenários de "Batching" devido às suas propriedades físicas únicas.

O tempo de resposta rápido melhora a precisão da distribuição?

Uma das características de destaque do Série LWGY é seu rotor de baixa inércia. Ao contrário dos medidores de deslocamento mais pesados, o rotor da turbina neste Medidor de vazão de turbina líquida acelera e desacelera quase instantaneamente com o fluxo do líquido. Esta "resposta rápida" é vital para dispensando applications where valves open and close rapidly. If a meter has a slow response time, it may miss the initial "slug" of fluid or continue to count after the valve has shut, leading to cumulative errors. O LWGY garante que cada queda seja contabilizada do início ao fim.

Como a excelente repetibilidade beneficia o controle de qualidade?

Em misturas químicas ou "batching" farmacêutico, a consistência é a principal métrica de sucesso. O Medidor de vazão de turbina líquida ofertas excelente repetibilidade , normalmente entre 0,05% e 0,2%. Isto significa que se o mesmo volume de líquido passar através do medidor várias vezes sob as mesmas condições, a saída permanecerá virtualmente idêntica. Para os operadores industriais, esta confiabilidade simplifica o controle de qualidade e garante que as formulações dos produtos permaneçam consistentes ao longo de milhares de ciclos.

O medidor de vazão de turbina líquida pode suportar ambientes industriais de alta pressão?

Embora os mecanismos internos sejam delicados o suficiente para detectar baixas taxas de fluxo, o invólucro externo do Medidor de vazão de turbina líquida é construído para durabilidade. O Série LWGY foi projetado para prosperar em ambientes mecânicos exigentes.

Is the Robust Mechanical Design Capable of Handling High Pressure?

Construída em aço inoxidável de alta qualidade (304 ou 316L), a série LWGY apresenta um projeto mecânico robusto que pode suportar pressões de linha significativas. Isto capacidade de alta pressão o torna a escolha preferida para bancadas de testes hidráulicos, injeção de água em campos petrolíferos e sistemas de limpeza de alta pressão. A capacidade do medidor de manter sua integridade estrutural sob pressão garante que as folgas internas entre o rotor e a carcaça permaneçam constantes, evitando desvios de medição ou falhas mecânicas durante picos de pressão.

Por que a limpeza é um pré-requisito para a longevidade do medidor de turbina?

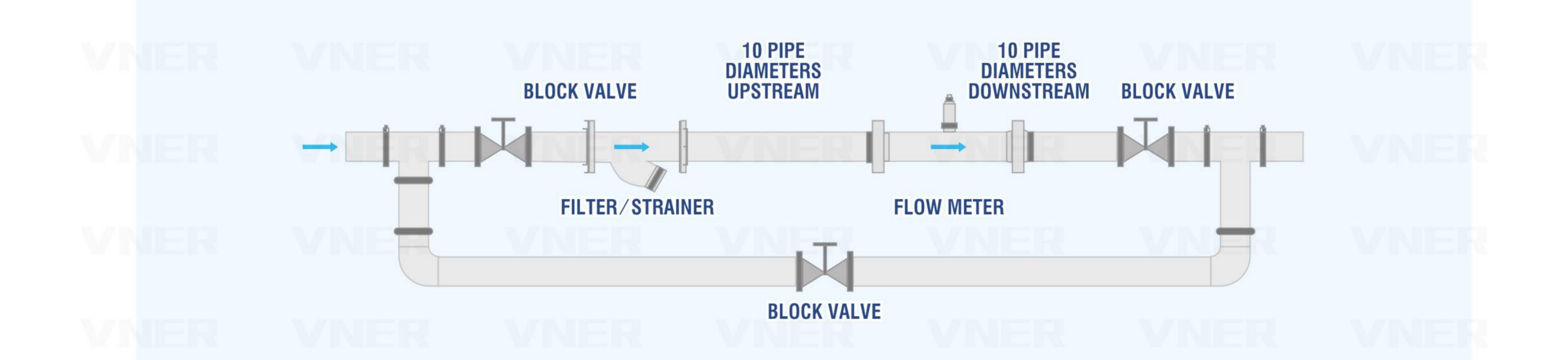

É importante notar que Medidor de vazão de turbina líquida foi projetado especificamente para mídia que é limpo e livre de partículas grandes ou conteúdo fibroso . Como a turbina gira em altas velocidades sobre rolamentos de precisão, quaisquer detritos sólidos podem causar abrasão ou até mesmo emperrar o rotor. Em sistemas onde o líquido possa conter partículas ocasionais, a instalação de um filtro de malha 20-40 a montante é uma recomendação padrão para proteger o LWGY internos e prolongar a vida útil do dispositivo.

How Does Low Weight and Compact Construction Benefit System Design?

Os modernos skids industriais e unidades de medição portáteis exigem componentes que sejam potentes e portáteis. O Medidor de vazão de turbina líquida atende perfeitamente a esses requisitos.

O formato compacto simplifica a adaptação?

O Série LWGY é caracterizado por sua compact and low weight projeto. Comparado com medidores de vazão eletromagnéticos volumosos ou medidores Coriolis pesados, o medidor de turbina pode ser instalado em configurações de tubulação apertadas sem a necessidade de suportes pesados. Isto o torna particularmente atraente para "Medição de Líquidos de Uso Geral", onde um layout de tubulação existente não pode ser facilmente modificado. As conexões flangeadas ou rosqueadas permitem rápida instalação e remoção durante os períodos de manutenção.

O que torna este medidor uma solução econômica para medição geral?

By focusing on a streamlined mechanical design, the Medidor de vazão de turbina líquida fornece um alto nível de desempenho a um preço mais baixo do que muitas tecnologias alternativas. Para "medição de líquidos de uso geral" em edifícios comerciais - como monitoramento de água gelada ou rastreamento de consumo de combustível - a série LWGY oferece a precisão necessária sem o custo excessivo de medidores especializados mais complexos. A sua simplicidade também se traduz em facilidade de utilização; o sensor de captação e o conversor local geralmente são plug-and-play, exigindo esforço mínimo de calibração para líquidos padrão como água ou diesel.

Como o sinal de pulso é aproveitado para monitoramento remoto?

O "Digital Native" nature of the Medidor de vazão de turbina líquida a saída o torna altamente compatível com a automação moderna.

O sinal pode ser integrado em sistemas PLC e SCADA?

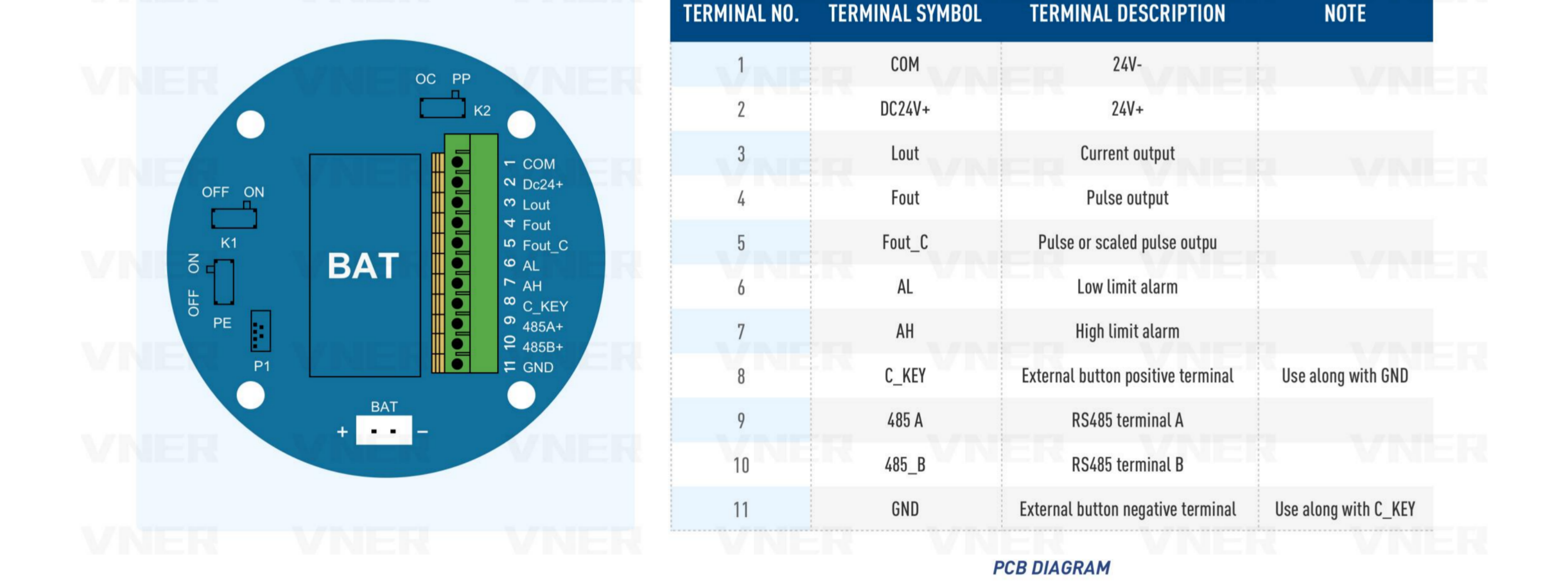

O raw sinal de pulso gerado pelo LWGY é uma frequência de onda quadrada limpa que é facilmente interpretada por quase qualquer PLC (Controlador Lógico Programável). Para instalações que avançam em direção à Indústria 4.0, o medidor pode ser equipado com um transmissor que converte esse pulso em um sinal analógico de 4-20 mA ou em uma saída digital Modbus RS485. Isto permite que vazão volumétrica e fluxo totalizado a ser monitorado a partir de uma sala de controle central, facilitando ajustes remotos de processos e gerenciamento automatizado de estoque.

A exibição local é uma opção para aplicativos independentes?

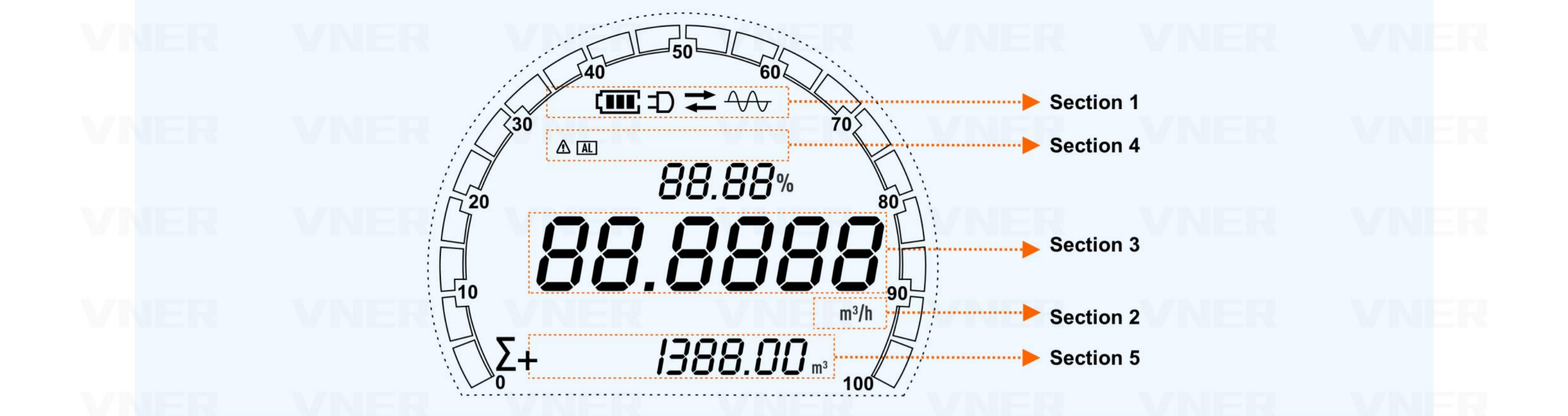

Para aplicações onde um sistema de controle não está presente, o Série LWGY pode ser equipado com um integrador local alimentado por bateria. Isso permite que os operadores leiam a vazão e o volume total diretamente no ponto de medição. Seja usado para verificar a eficiência de uma bomba ou monitorar o uso de água de uma máquina específica, o Medidor de vazão de turbina líquida fornece dados claros e imediatos que são essenciais para a transparência operacional e gestão de recursos.
