Por que o medidor de vazão Swirl é a solução preferida para medição precisa de gás e vapor?

No campo especializado da dinâmica de fluidos, o Medidor de vazão redemoinho destaca-se pelo seu princípio único de "precessão de vórtice", oferecendo alta precisão e ampla taxa de abertura. A introdução do Série SA80T-TP representa um salto significativo, indo além da simples medição volumétrica. Esta série é a versão com compensação de temperatura e pressão do padrão SA80T, projetada especificamente para lidar com as complexidades da medição de fluidos compressíveis, como vapor e gases industriais. Ao integrar vários elementos sensores em uma única unidade, simplifica a instalação e melhora drasticamente a confiabilidade dos dados usados ​​para controle de processos e alocação de custos.

Como a série SA80T-TP consegue uma compensação de pressão superior?

Um desafio primário na medição de gases e vapor é a sua compressibilidade; sua densidade muda significativamente com as flutuações de temperatura e pressão. O Medidor de vazão de redemoinho de compensação de pressão resolve isso realizando cálculos em tempo real.

O design do sensor integrado é mais eficaz que os transmissores externos?

Baseado no mesmo gerador de turbilhão de alta eficiência e design de sensor do SA80T padrão, o SA80T-TP integra medição integrada de temperatura e pressão diretamente no corpo do fluxo. As configurações tradicionais geralmente exigem transmissores de pressão e RTDs (detectores de temperatura de resistência) separados instalados a jusante, o que introduz possíveis pontos de vazamento e complexidade adicional de fiação. A abordagem integrada do medidor de vazão Swirl garante que a temperatura e a pressão sejam medidas no ponto exato onde a frequência de turbulência é detectada, levando a um cálculo de densidade em tempo real muito mais preciso.

Quais são as especificações técnicas primárias da série SA80T-TP?

Para entender como isso Medidor de vazão redemoinho em comparação com seus antecessores, podemos observar os principais parâmetros funcionais na tabela a seguir:

Por que o cálculo da densidade em tempo real é vital para redes de vapor e gás?

Na medição de energia, medir “quanto espaço o fluido ocupa” (fluxo volumétrico) é muitas vezes menos importante do que “quanta energia ou massa está sendo movida”. É aqui que o medidor de vazão Swirl com compensação integrada se torna indispensável.

Como o conversor processa entradas multivariáveis?

A unidade conversora do SA80T-TP é o “cérebro” do sistema. Ele pega os sinais de frequência do sensor de turbulência e os combina com os dados dos sensores internos de temperatura e pressão. Usando parâmetros de mídia pré-configurados – como as propriedades do vapor saturado ou composições específicas de gases – o dispositivo aplica correlações termodinâmicas padrão para calcular a densidade instantânea do fluido. Isso permite que o medidor de vazão Swirl forneça fluxo de massa e saídas de fluxo de volume padrão juntamente com o fluxo volumétrico operacional convencional.

O SA80T-TP consegue lidar com vapor saturado e superaquecido?

Os sistemas de vapor são notoriamente difíceis de monitorar porque o vapor pode transitar entre os estados saturado e superaquecido, dependendo do desempenho da caldeira e do isolamento da tubulação. O medidor de vazão redemoinho SA80T-TP é particularmente adequado para esses ambientes. Como monitoriza continuamente a temperatura e a pressão, pode determinar o estado do vapor e aplicar as tabelas de densidade corretas. Para vapor saturado, onde a temperatura e a pressão estão vinculadas, a configuração do sensor duplo fornece uma verificação de redundância que garante a precisão mesmo se um parâmetro flutuar inesperadamente.

O que torna o medidor de vazão Swirl ideal para medição de energia e alocação de custos?

A precisão na "medição de energia" é a base da gestão de custos industriais. Quando as fábricas compartilham uma caldeira central ou uma planta de ar comprimido, a “alocação de custos” precisa depende da capacidade do medidor de vazão de normalizar os dados.

Como o fluxo de volume padrão melhora a transparência de custos?

As redes de ar comprimido e gás frequentemente sofrem quedas de pressão em longas tubulações. Um padrão Medidor de vazão redemoinho sem compensação reportariam volumes diferentes no início e no final do tubo, mesmo que não houvesse perda de gás. O SA80T-TP converte todas as leituras para "Fluxo de volume padrão" (por exemplo, Nm³/h ou SCFM), que se refere a uma pressão e temperatura de referência fixas. Isto garante que cada departamento ou inquilino seja cobrado com base na quantidade real de moléculas de gás consumidas, independentemente das flutuações de pressão locais.

Por que o princípio da “precessão do vórtice” é inerentemente robusto?

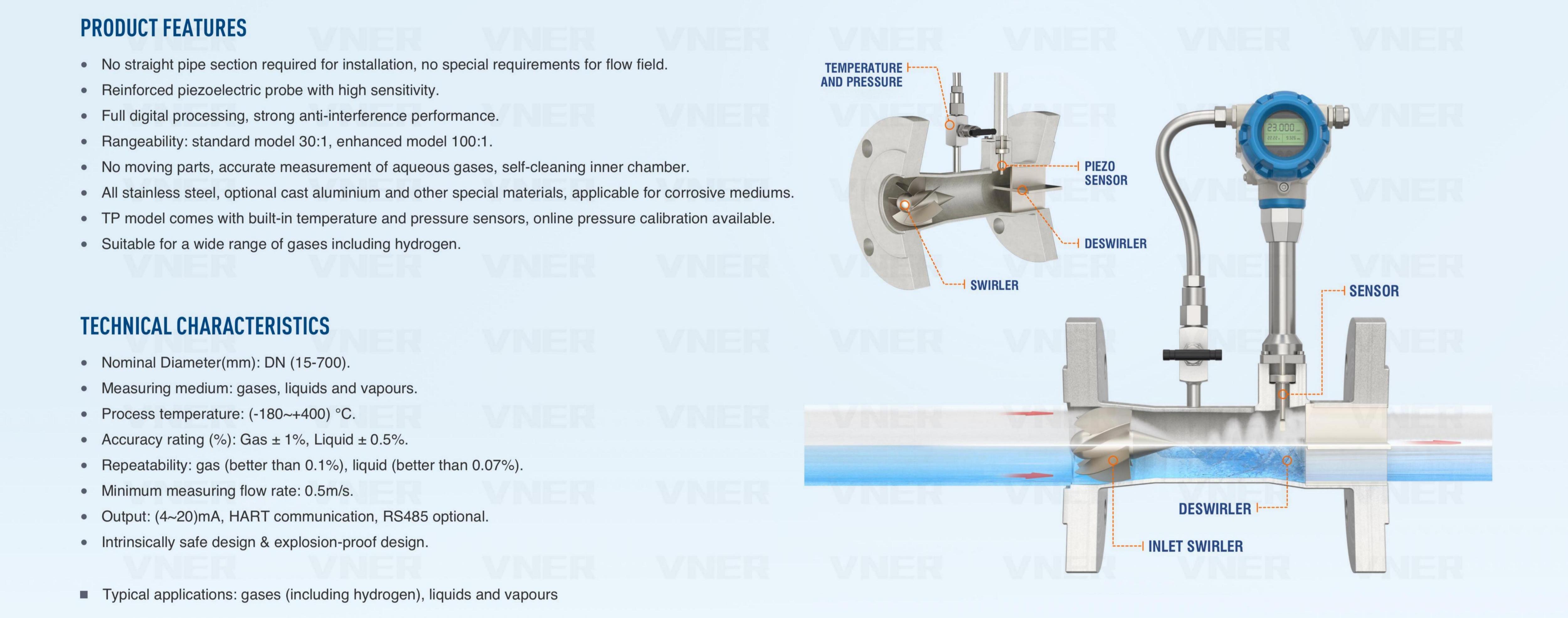

O gerador de redemoinho na entrada do Medidor de vazão redemoinho força o fluido que entra em um movimento giratório. À medida que o fluido entra na seção de expansão, o centro do redemoinho realiza uma precessão giroscópica. A frequência desta precessão é diretamente proporcional à vazão. Ao contrário dos medidores de turbina, não existem peças móveis que possam desgastar-se ou emperrar. Ao contrário das placas de orifício, não há arestas vivas que possam sofrer erosão. Isso faz com que SA80T-TP uma solução de baixa manutenção para vapor de alta velocidade e gases industriais "sujos" onde outros sensores podem falhar.

Como os parâmetros de mídia configurados garantem a versatilidade do aplicativo?

A flexibilidade da série SA80T-TP reside no seu mecanismo de compensação acionado por software, que pode ser adaptado ao fluido específico na tubulação.

Quais correlações termodinâmicas são usadas para precisão?

O dispositivo utiliza fórmulas padrão da indústria para garantir o mais alto grau de precisão. Quer sejam as tabelas IAPWS-IF97 para água e vapor ou as normas AGA/SGERG para gás natural, o Medidor de vazão redemoinho executa esses cálculos complexos internamente. Os usuários simplesmente configuram os parâmetros do meio durante o comissionamento e o medidor cuida do resto, permanecendo dentro dos limites calibrados dos sensores instalados e das condições reais do processo.

O SA80T-TP pode ser integrado em sistemas modernos de controle de processos?

Em uma fábrica inteligente moderna, o medidor de vazão Swirl atua como um hub de dados. Como ele gera fluxo de massa, temperatura e pressão, ele pode fornecer três conjuntos de dados por meio de uma única interface digital (como sinais HART, Modbus ou 4-20mA). Esta saída multivariável é essencial para loops sofisticados de "Controle de Processo". Por exemplo, em um reator químico onde uma massa específica de gás é necessária para uma reação, o SA80T-TP fornece o valor direto do fluxo de massa, eliminando a necessidade do PLC realizar cálculos de compensação externa, reduzindo assim a latência do sistema e possíveis erros de programação.

O SA80T-TP simplifica a instalação em espaços restritos?

O espaço costuma ser escasso em coletores industriais e equipamentos montados em skids. O desenho do Medidor de vazão de redemoinho SA80T-TP aborda essas restrições físicas diretamente.

A exigência de tubulações retas é reduzida?

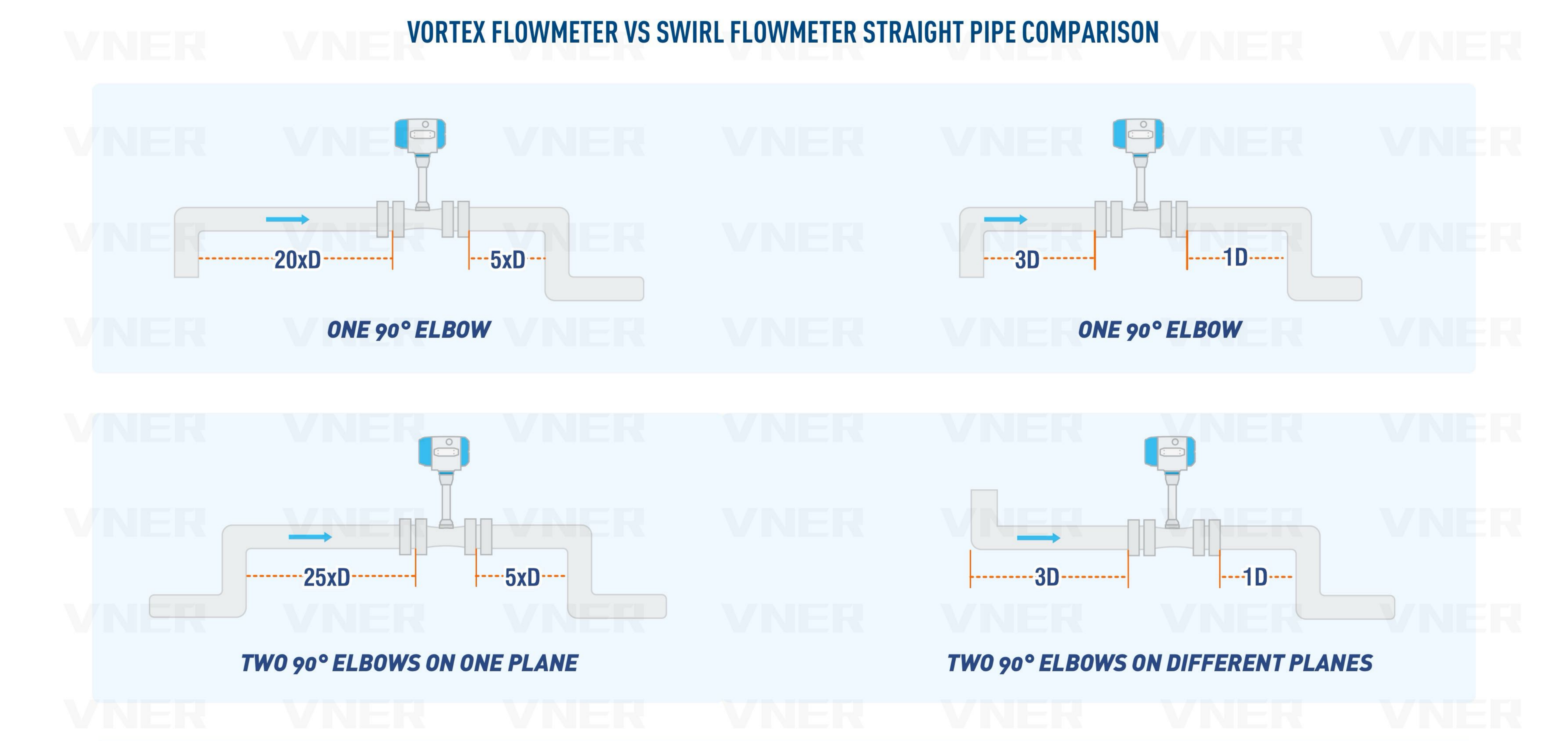

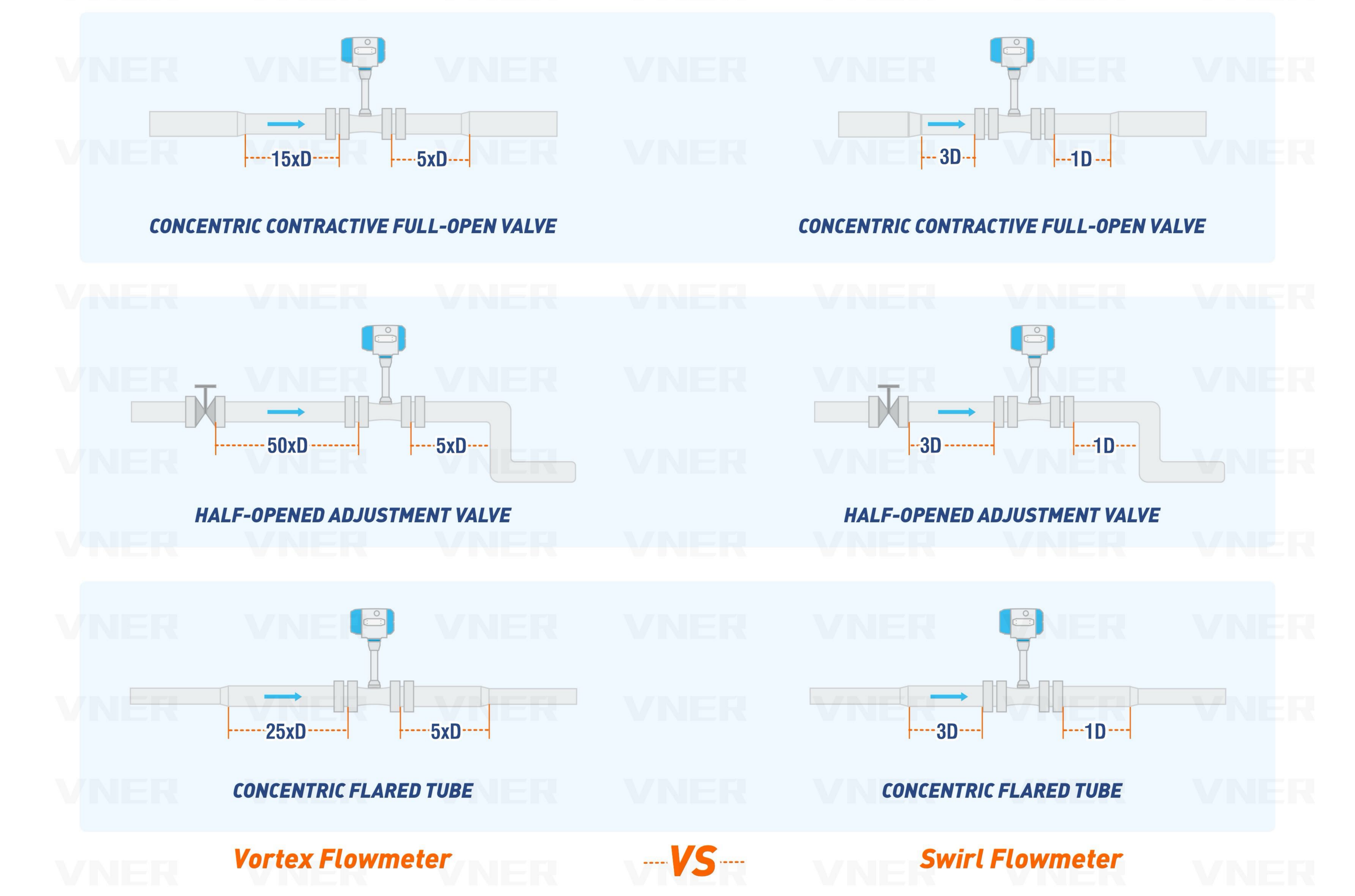

Comparado aos medidores de vazão de vórtice padrão, o Medidor de vazão redemoinho é geralmente menos sensível a perturbações de fluxo a montante porque o gerador de turbilhão efetivamente "re-perfilia" a velocidade do fluido à medida que ele entra no medidor. Quando você combina isso com os sensores integrados de temperatura e pressão, a “pegada” do ponto de medição é drasticamente reduzida. Não há necessidade de seções extras de tubo reto para acomodar tomadas separadas de pressão ou temperatura, tornando o SA80T-TP uma excelente escolha para adaptação em linhas de ar comprimido ou vapor existentes onde o espaço é limitado.

Como a compensação integrada reduz o custo total de propriedade?

Embora o preço inicial de compra de um Medidor de vazão de redemoinho de compensação de pressão pode ser maior do que um medidor volumétrico básico, o “Custo Total de Propriedade” é frequentemente menor. Ao eliminar a necessidade de sensores separados, hardware de montagem especializado e cabeamento adicional, o custo total de instalação é reduzido. Além disso, a maior precisão no balanço energético e na alocação de custos evita perdas “invisíveis” nas redes de vapor e gás, proporcionando um rápido retorno do investimento através de maior eficiência.
