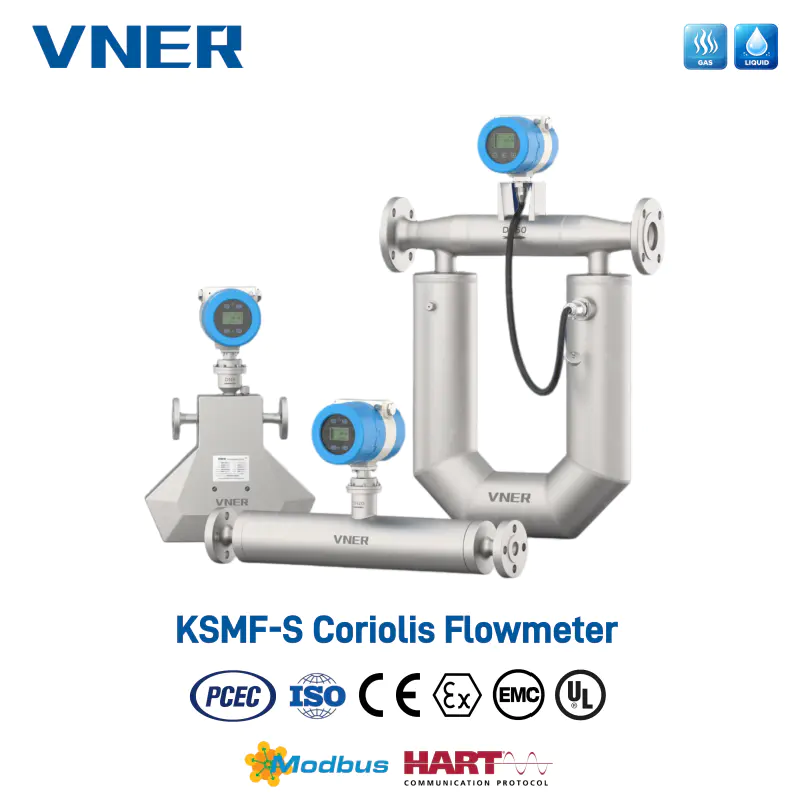

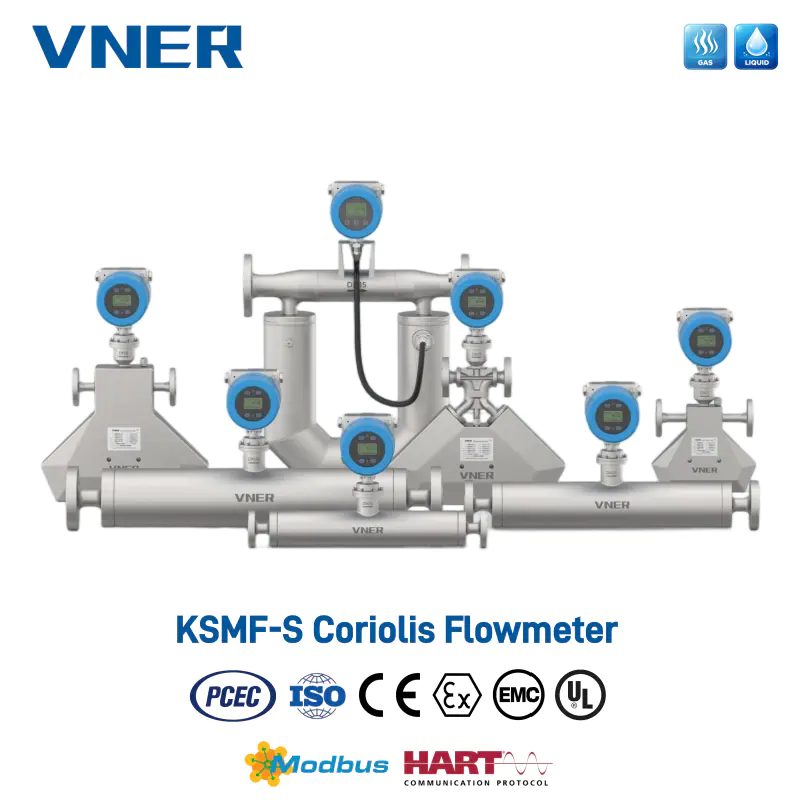

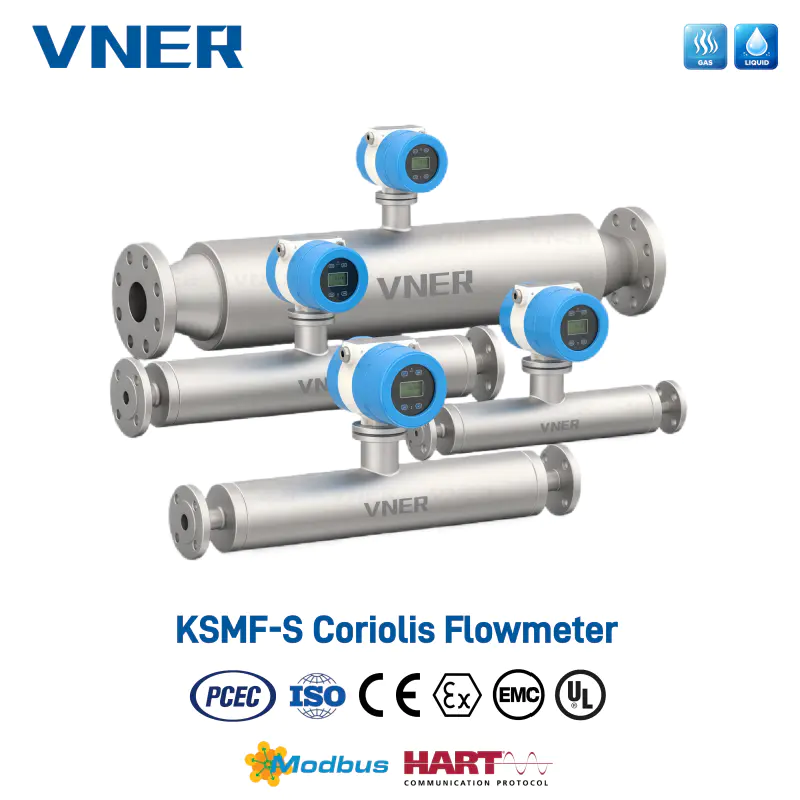

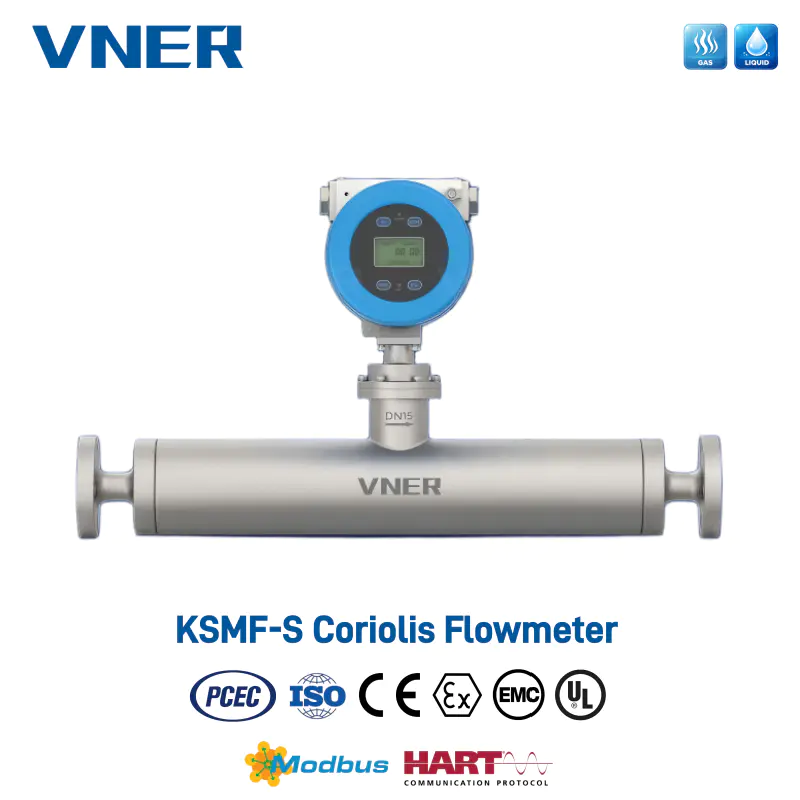

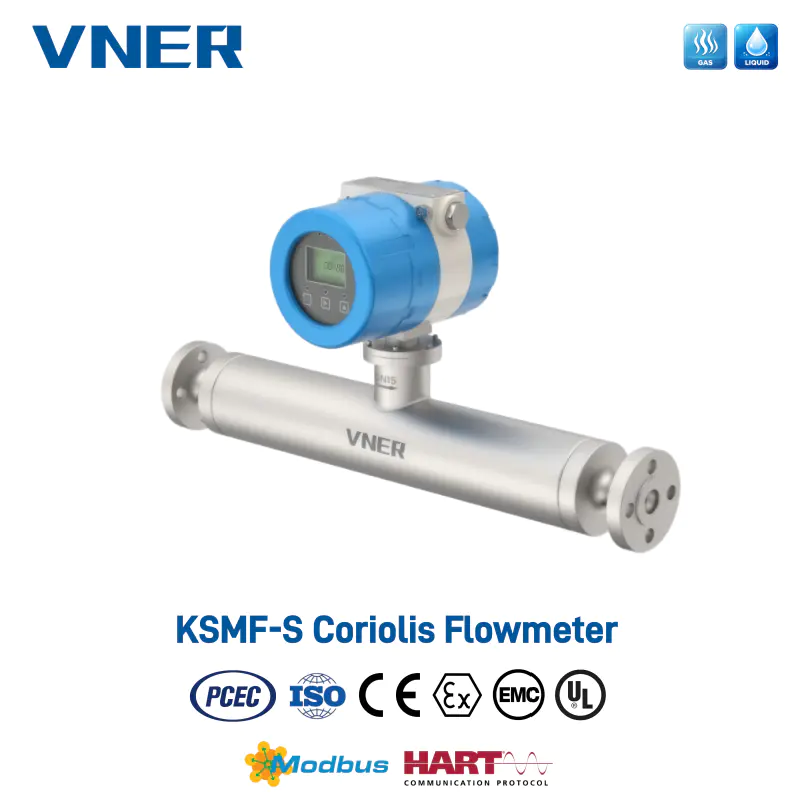

Os medidores de vazão de massa Coriolis da série KSMF-S são medidores Coriolis de tubo reto de alta precisão para medição de líquidos, gases e gases liquefeitos.
Dois tubos de medição paralelos são excitados em oscilação controlada. Quando nenhum fluido está fluindo, os sinais de entrada e saída estão em fase. Quando ocorre o fluxo, as forças de Coriolis causam uma mudança de fase diferencial entre as porções de entrada e saída dos tubos. Essa mudança de tempo é diretamente proporcional ao fluxo de massa, enquanto a frequência de oscilação é usada para determinar a densidade do fluido e sensores integrados fornecem a temperatura do processo.
O projeto de tubo duplo reto oferece baixa perda de pressão, baixo cisalhamento e excelente capacidade de limpeza, sem necessidade de tubulações retas a montante ou a jusante. Combinado com uma ampla gama de tamanhos de linha, classificações de pressão e temperatura, o KSMF-S cobre aplicações desde controle geral de processos até medição comercial em vários setores.
Baseado na folha de dados KSMF (versões retas de tubo duplo). Consulte a folha de dados do modelo para dimensionamento e desempenho detalhados.
| Artigo | Descrição |
| Princípio de medição | Coriolis de tubo duplo reto; mudança de fase proporcional ao fluxo de massa |
| Variáveis medidas | Fluxo de massa, densidade, temperatura de processo; fluxo de volume calculado |
| Mídia medida | Líquidos, gases e gases liquefeitos, incluindo líquidos viscosos, suspensões e misturas gás-líquido selecionadas (dentro dos limites de aplicação do Coriolis) |
| Classes de precisão (massa/volume) | ±0,1%, ±0,15%, ±0,2%, ±0,5% da taxa (dependente da aplicação e do modelo) |
| Repetibilidade | Normalmente 0,05...0,1% da taxa |
| Faixa de densidade e precisão | 0,3...3,0g/cm³; precisão de densidade de até ±0,002 g/cm³ (serviço líquido) |
| Faixa de fluxo nominal | 0...480.000 kg/h (em toda a gama de tamanhos KSMF; específico do modelo) |
| Diâmetros de linha | DN8...DN150 (aprox. 1/4"...6") |
| Conexões de processo | Versões flangeadas, rosqueadas, Tri-Clamp e tipo conexão |
| Conexões de processo standards | Normas DIN, ANSI/ASME, JIS (outras sob consulta) |
| Faixas de temperatura do processo | Baixo: -200...200 °C; Normal: -50...200°C; Alto: -50...300 °C (depende da opção do sensor) |
| Classificações de pressão | Padrão: 0...4 MPa; opções de alta pressão de até 25...40 MPa (dependendo do modelo) |
| Materiais molhados | SS316L como padrão; Opções Hastelloy e Titanium para meios corrosivos ou exigentes |
| Materiais do corpo/carcaça | Aços inoxidáveis 304/316L para corpo do medidor; alojamentos de campo robustos |
| Proteção de entrada | IP67 |
| Proteção contra explosão | Opções Ex d (à prova de explosão) disponíveis |
| Opções de fonte de alimentação | 26 V CC; 220 V CA; variantes de alimentação de ampla faixa de 22 a 245 V |
| Resultados | 4-20 mA e saída de pulso como padrão |
| Protocolos de comunicação | Modbus (RS-485), HART; outras opções de fieldbus disponíveis através da plataforma do transmissor |
| Certificações | ISO, PCEC, CE, ATEX, SIL, UL US, sujeito a modelo e região |
| Categoria | Especificação/Opção | Notas |
| Desempenho principal | Medição de massa e densidade de alta precisão com excelente repetibilidade | Adequado para controle de processo e medição comercial/transacional onde as aprovações estão em vigor |
| Sensibilidade do perfil de fluxo | Não há necessidade de trechos retos a montante/a jusante | Em grande parte independente do perfil de velocidade e dos efeitos da instalação da tubulação |
| Proporção de abertura de cama | Abertura de até 1:50 (depende da aplicação e do modelo) | Dimensionamento recomendado normalmente dentro de 1:20 para melhor estabilidade |
| Perda de pressão | Baixa queda de pressão no medidor | Design reto de tubo duplo com restrição de fluxo limitada |
| Flexibilidade de mídia | Capaz de lidar com líquidos de alta viscosidade, suspensões e misturas gás-líquido, bem como gases de média/alta pressão | O desempenho exato no fluxo multifásico depende da distribuição de fases e das condições operacionais |
| Módulos de medição | Cálculo opcional de concentração, composição e viscosidade, medição bidirecional e em lote | Suporta processos avançados e aplicações comerciais |
| Saídas analógicas | 4-20 mA | Atribuível às principais variáveis do processo |
| Saídas de pulso/frequência | Saída de pulso para totalização e controle de lote | Até frequências específicas da aplicação |
| Comunicação digital | Modbus RS-485, HART | Integração em DCS/PLC/RTU e sistemas supervisórios |
| Instalação | Conexões flangeadas, roscadas, Tri-Clamp e tipo encaixe; montagem horizontal ou vertical | Nenhum requisito de execução direta simplifica reformas e projetos de skid |
| Proteção e segurança | Ex d à prova de explosão e proteção IP67 | Adequado para ambientes agressivos e áreas classificadas (por certificado) |
| Indústria | Médio / Serviço | Uso típico |
| Petróleo e Gás / Petroquímica | Produtos brutos e refinados, condensado, GLP, aditivos | Operações de transferência, mistura e carga/descarga baseadas em massa; linhas de processo e utilidades |
| Química e Química Fina | Ácidos, álcalis, solventes, matérias-primas de polímeros, aditivos | Dosagem, dosagem, controle de receita e monitoramento de densidade/concentração em linha |
| Alimentos e Bebidas | Produtos lácteos, xaropes, glicose, óleos comestíveis, álcoois | Medição de fluxo de massa e densidade em linhas de processamento, transferência e enchimento (com conexões higiênicas adequadas) |
| Farmacêutica e Biotecnologia | Solventes, intermediários e fluidos de processo de alta pureza | Operações críticas de dosagem, filtração e transferência que exigem dados precisos de massa e densidade |
| Tratamento de Água e Águas Residuais | Coagulantes, floculantes, neutralizadores e produtos químicos condicionantes | Dosagem precisa de produtos químicos e rastreamento de consumo |
| Celulose e Papel | Agentes de branqueamento, líquidos de dimensionamento, aditivos de processo | Dosagem baseada em massa e adições relevantes de qualidade |
| Energia e Novas Energias | Etanol, biodiesel, óleos térmicos, baterias e fluidos de novas energias | Medição de produção, mistura e transferência em aplicações de energia convencionais e emergentes |
| Indústria Geral e Serviços Públicos | Gases comprimidos, gases liquefeitos, líquidos de processo | Monitoramento de utilidades, controle de processos e medição comercial onde Coriolis é aplicável |
Na produção de bebidas e alimentos, o KSMF-S fornece medição precisa do fluxo de massa de xaropes e concentrados de alta viscosidade, com baixa perda de pressão e geometria de tubo reto que suporta limpeza higiênica e procedimentos CIP.
Os medidores retos de tubo duplo podem ser equipados com conexões higiênicas para medir APIs, solventes e líquidos de processo em linhas de enchimento e transferência, apoiando a integridade do lote e o controle de qualidade rastreável.
Em sistemas de neutralização ácido-base e dosagem de aditivos, a medição simultânea do fluxo de massa e da densidade melhora a precisão da dosagem e permite um controle mais rígido do processo em comparação com tecnologias volumétricas.
O KSMF-S oferece suporte à dosagem precisa de desinfetantes e produtos químicos condicionantes com base em massa, ajudando a manter a qualidade da água em aplicações de semicondutores, eletrônicas e de alta pureza.
Para combustíveis baseados em biomassa e fluxos de energia misturados, o design de tubo reto oferece baixa perda de pressão, ao mesmo tempo que fornece dados confiáveis de massa e densidade para gerenciamento de inventário e controle de mistura.
Como China Fabricantes de medidores de vazão Coriolis de tubo reto KSMF-S e Medidor de vazão de massa Coriolis série S KSMF Fábrica, somos renomados pela fabricação de instrumentos industriais profissionais e de alta precisão. Nossa especialidade reside em fornecer recursos incomparáveis de medição de vazão, respaldados por mais de 12 anos de experiência na resolução de aplicações complexas.
Nossos dispositivos de medição de vazão de precisão são utilizados por uma gama diversificada de usuários, desde grandes empresas de petróleo e gás até fornecedores fotovoltaicos, fabricantes farmacêuticos e serviços municipais. Contribuímos continuamente para o desenvolvimento da medição de vazão nas indústrias domésticas de energia e química devido à nossa experiência na medição de gases de composição variável e meios peculiares.
