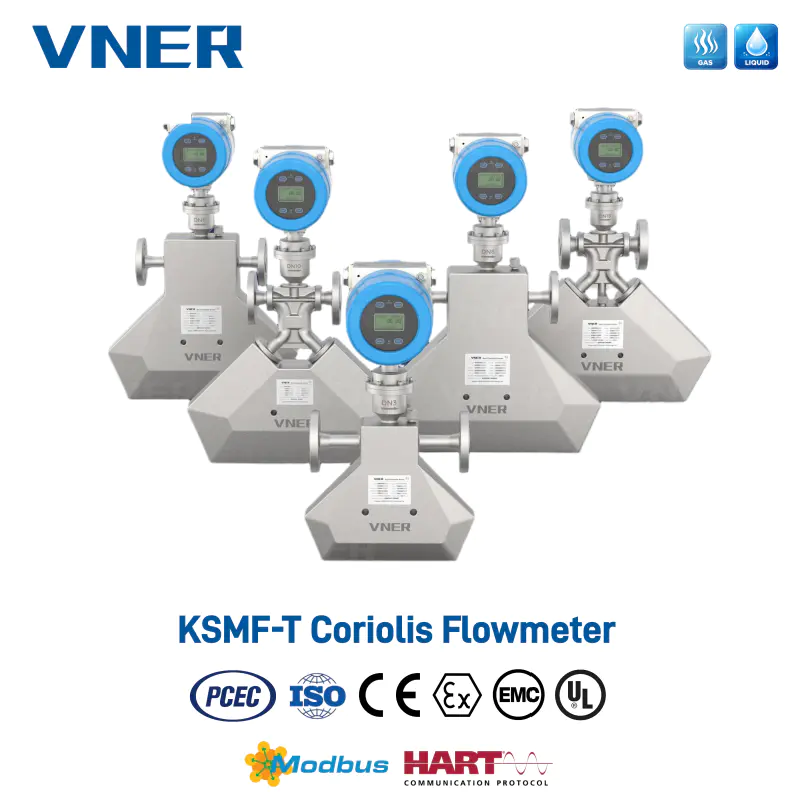

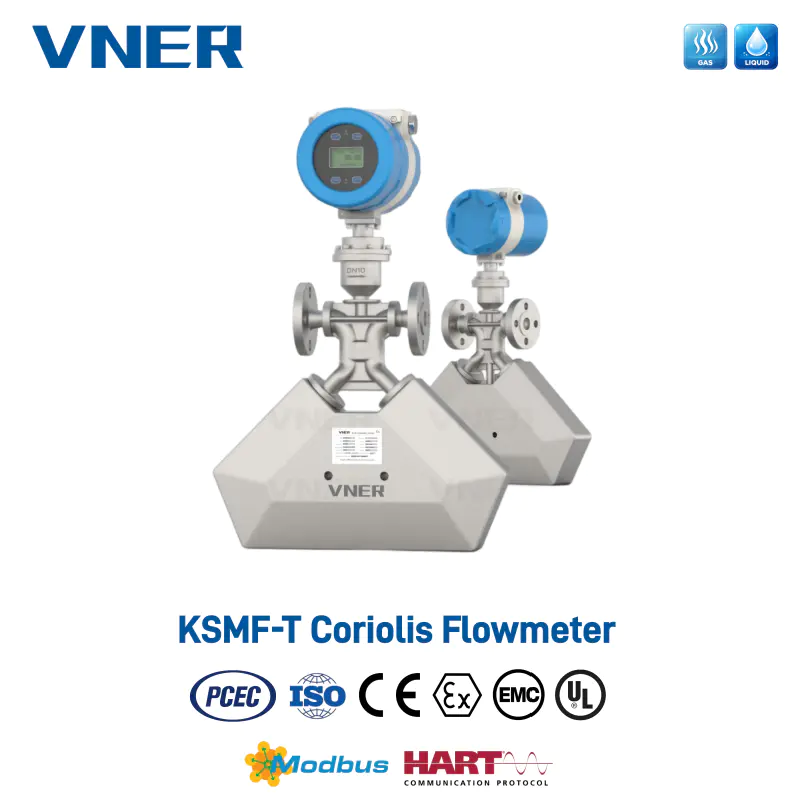

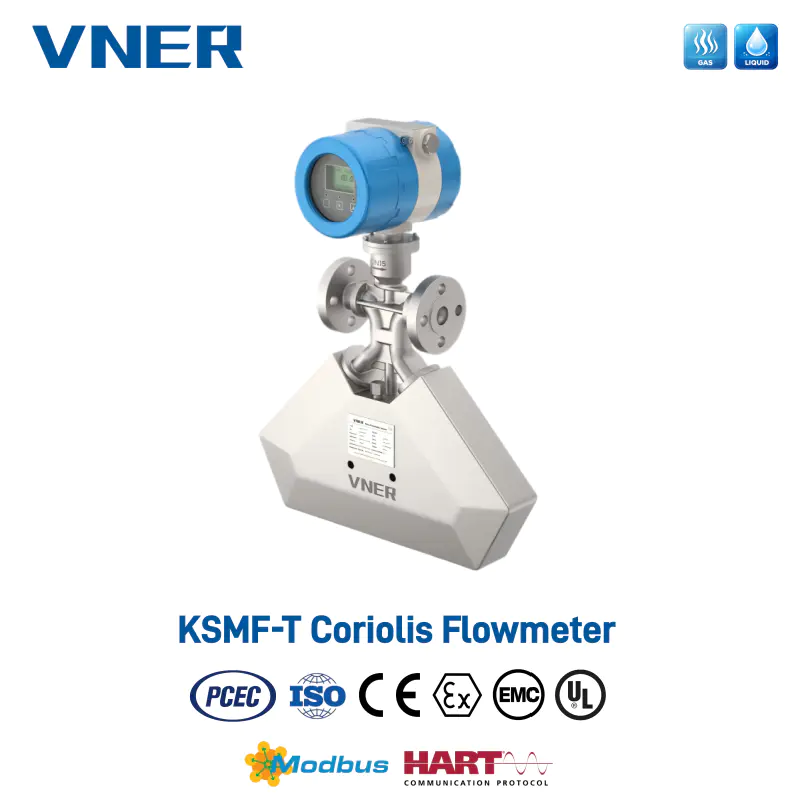

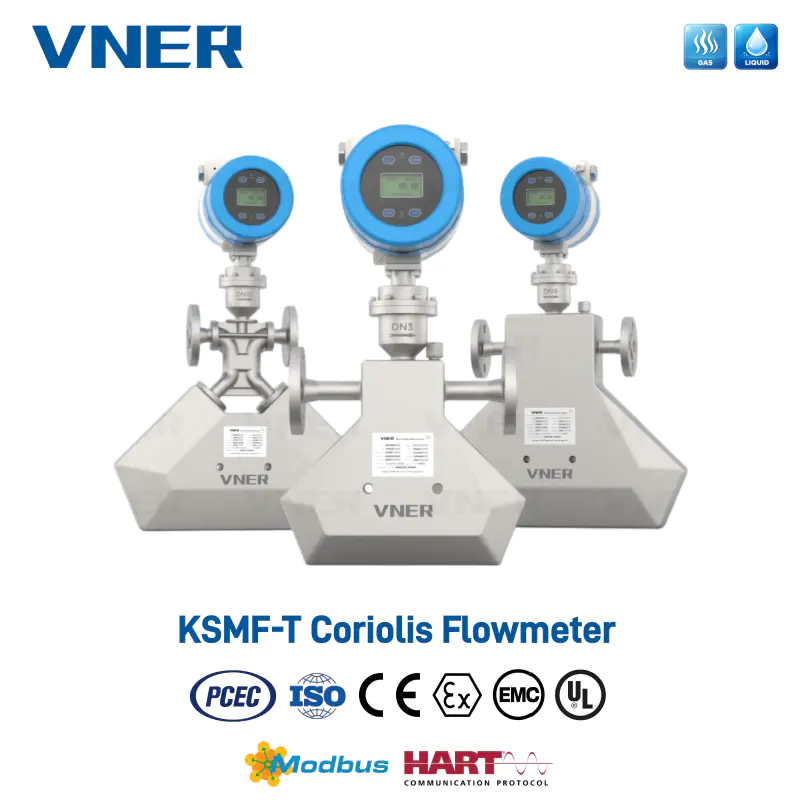

Os medidores de vazão de massa Coriolis da série KSMF-T são medidores Coriolis de pequeno diâmetro com geometria de tubo de medição triangular, projetados para medição de fluxo de massa e densidade de alta precisão em vazões baixas a médias. Com base no efeito Coriolis e na vibração mecânica controlada, o KSMF-T mede diretamente o fluxo de massa, a densidade e a temperatura do processo para líquidos, gases e gases liquefeitos. O arranjo triangular do tubo melhora a estabilidade mecânica e a resistência à vibração, ajudando a manter a qualidade e a precisão do sinal mesmo sob condições flutuantes de processo ou vibração externa.
Com diâmetros nominais de DN3 a DN15 e vazões de até 4.500 kg/h, o KSMF-T é particularmente adequado para dosagem, injeção e medição de processos em linhas pequenas em aplicações de petróleo e gás, petroquímica, química, papel e celulose e novas energias.
| Artigo | Descrição |
| Princípio de medição | Coriolis triangular de tubo duplo; mudança de fase proporcional ao fluxo de massa |
| Variáveis medidas | Fluxo de massa, densidade, temperatura de processo; volume calculado/volume padrão |
| Mídia medida | Líquidos, gases e gases liquefeitos, incluindo líquidos de alta viscosidade, suspensões e misturas selecionadas de gás-líquido (dentro dos limites de Coriolis) |
| Diâmetros nominais | DN3...DN15 (aprox. 1/8"...1/2") |
| Faixa de fluxo nominal | 0...4.500 kg/h em toda a série (depende do modelo) |
| Classes de precisão (massa/volume) | ±0,10%, ±0,15%, ±0,20%, ±0,50% da taxa (dependente da aplicação e do modelo) |
| Repetibilidade | Normalmente 0,05...0,10% da taxa |
| Faixa de densidade e precisão | 0,3...3,0g/cm³; precisão de densidade de até ±0,002 g/cm³ (serviço líquido) |
| Tipos de conexão | Opções flangeadas, rosqueadas, Tri-Clamp e tipo de conexão |
| Padrões de conexão | DIN, ANSI/ASME, JIS |
| Faixas de temperatura do processo | Baixo: -200...200 °C; Normal: -50...200°C; Alto: -50...300 °C (depende da opção do sensor) |
| Classificações de pressão | Padrão: 0...4 MPa; opções de alta pressão 25...40 MPa (dependendo do modelo) |
| Materiais molhados | SS316L como padrão; Opções Hastelloy e Titânio |
| Materiais do corpo do medidor | Aços inoxidáveis 304/316L |
| Proteção de entrada | IP67 |
| Proteção contra explosão | Opções à prova de explosão Ex d disponíveis |
| Fonte de alimentação | Opções de alimentação de 25 V CC, 220 V CA ou ampla faixa de 22 a 245 V |
| Resultados | 4–20 mA e saída de pulso como padrão |
| Protocolos de comunicação | Modbus (RS-485), HART |
| Certificações | ISO, PCEC, CE, ATEX, SIL (depende do modelo e da região) |
| Categoria | Especificação/Opção | Notas |
| Desempenho central | Medição de massa e densidade de alta precisão com excelente repetibilidade | Adequado para controle de processo e, quando aprovado, medição comercial |
| Geometria | Seção de medição triangular de tubo duplo | Maior rigidez mecânica e resistência à vibração |
| Sensibilidade do perfil de fluxo | Não são necessárias passagens retas a montante/a jusante | Em grande parte independente do perfil de fluxo e do layout da tubulação |
| Proporção de abertura de cama | Abertura de até 1:50 (dependendo da aplicação) | Faixa de trabalho recomendada normalmente 1:20 para melhor estabilidade |
| Perda de pressão | Caminho de fluxo simplificado para baixa pressão diferencial | Importante para pequenas linhas e sistemas de dosagem |
| Capacidade de mídia | Líquidos de alta viscosidade, suspensões, misturas gás-líquido, gases de média/alta pressão | Dentro da aplicabilidade do Coriolis; dependente da composição |
| Módulos de medição | Módulos opcionais para concentração, composição, viscosidade, medição bidirecional e em lote | Suporta aplicações de dosagem, injeção e controle de receita |
| Saídas analógicas | 4-20 mA | Atribuível às principais variáveis do processo |
| Saídas de pulso/frequência | Saída de pulso para totalização e controle de lote | Para operações de dosagem e carregamento de pequenos lotes |
| Comunicação digital | Modbus RS-485, HART | Integração com DCS/PLC/RTU e controladores skid |
| Flexibilidade de instalação | Flangeado, roscado, Tri-Clamp e tipo conexão; horizontais ou verticais | Adequado para skids compactos e retrofit em linhas existentes |
| Proteção e segurança | Ex d à prova de explosão, IP67 | Para áreas industriais severas e classificadas (conforme certificado) |
| Indústria | Médio / Serviço | Uso típico |
| Petróleo e Gás | Injeção química, inibidores de corrosão, desemulsificantes, fluidos especiais | Injeção e dosagem de baixo fluxo de alta precisão em processos upstream e downstream |
| Petroquímica e Refino | Catalisadores, aditivos, solventes, pequenas correntes de processo | Fluxo lateral preciso baseado em massa, medição de linha de amostra e controle de dose |
| Indústria Química | Ácidos, álcalis, solventes, aditivos poliméricos, alimentações de reação | Skids de dosagem, linhas de alimentação de reatores e controle de processos de linhas pequenas |
| Celulose e Papel | Produtos químicos de branqueamento, agentes de colagem, auxiliares de reação | Dosagem de produtos químicos de baixo fluxo para etapas críticas do processo |
| Novas Energias e Combustíveis Alternativos | Biocomponentes, aditivos, fluidos especiais para novos processos energéticos | Dosagem e mistura de aditivos de alto valor e pequenos fluxos de processo |
| Processos e utilitários gerais | Gases de alta pressão, gases liquefeitos, líquidos especiais | Medição de gás utilitário, injeção de gás liquefeito e controle de fluxo de massa em linha pequena |
O KSMF-T fornece medição precisa de fluxo de massa para linhas de solventes e aditivos de baixo fluxo em unidades downstream, apoiando a qualidade estável do produto e o consumo otimizado de produtos químicos.
O design do tubo triangular e as opções de alta pressão tornam o KSMF-T adequado para dosagem de produtos refinados, agentes redutores ou outros fluidos especiais em sistemas upstream e downstream.
Com uma ampla faixa de temperatura de processo de até +300 °C, o KSMF-T mede circuitos de transferência de calor ou óleo térmico de pequeno diâmetro usados para controle de temperatura e equilíbrio de energia.
Nas etapas de branqueamento e tratamento químico, o KSMF-T suporta dosagem precisa de baixo fluxo de reagentes concentrados, ajudando a estabilizar o desempenho do processo e reduzir o consumo excessivo.
